Looprobot

Tijdsduur: 20 - 30 minuten

Leeftijd: vanaf 9 jaar

Maak een lopende robot

Looprobot

Gereedschappen

  • lasersnijder
  • soldeerbout

Materialen

  • 3mm multiplex
  • houtlijm (optioneel)
  • motor
  • kaarsvet
  • houder voor 2 AA-batterijen met schakelaar
  • 2 AA-batterijen

Downloads

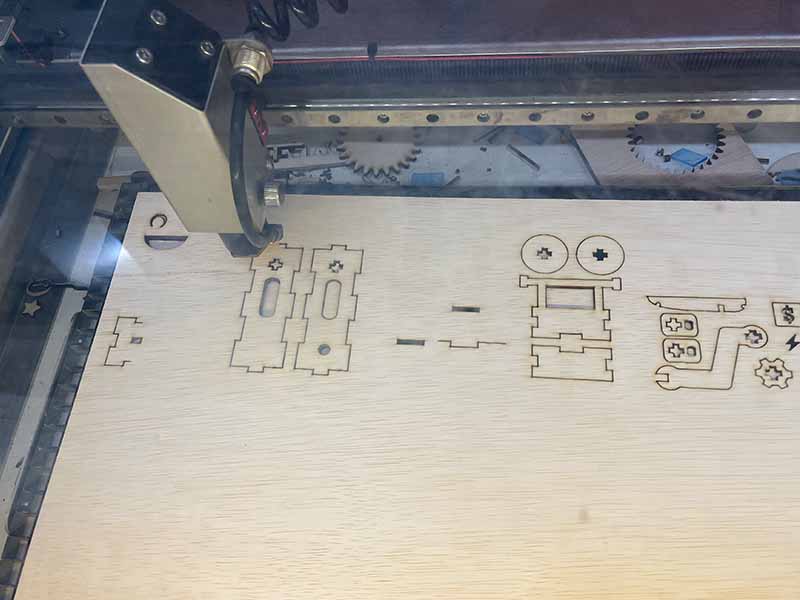

Stap 1 - Snijd het hout

  • Deze sjabloon is een licht gewijzigd voorbeeld van de kar-duwende robot door Lance Makes op Instructables. Je kunt het originele sjabloon en de instructies vinden op https://www.instructables.com/Laser-Cut-Cart-Pushing-Robot/

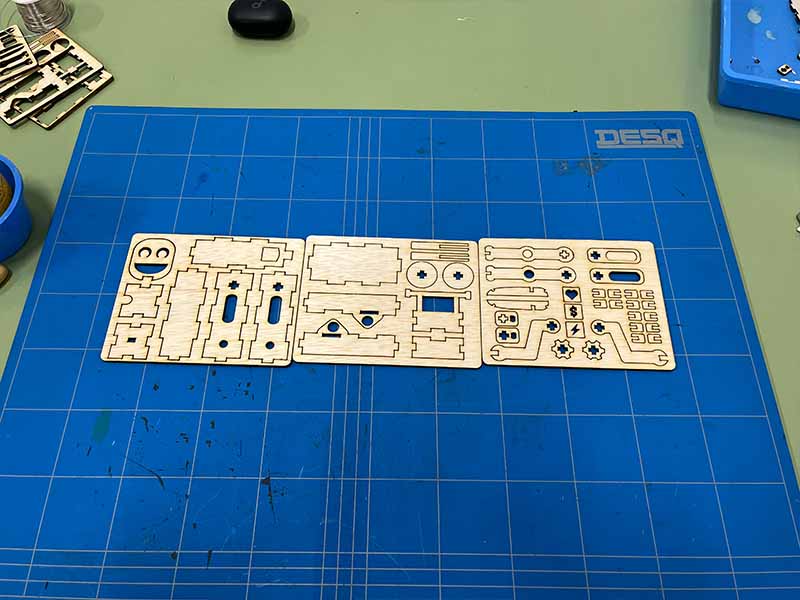

  • Gebruik de lasersnijder om het hout uit te snijden.

Stap 2 - Soldeer de motor

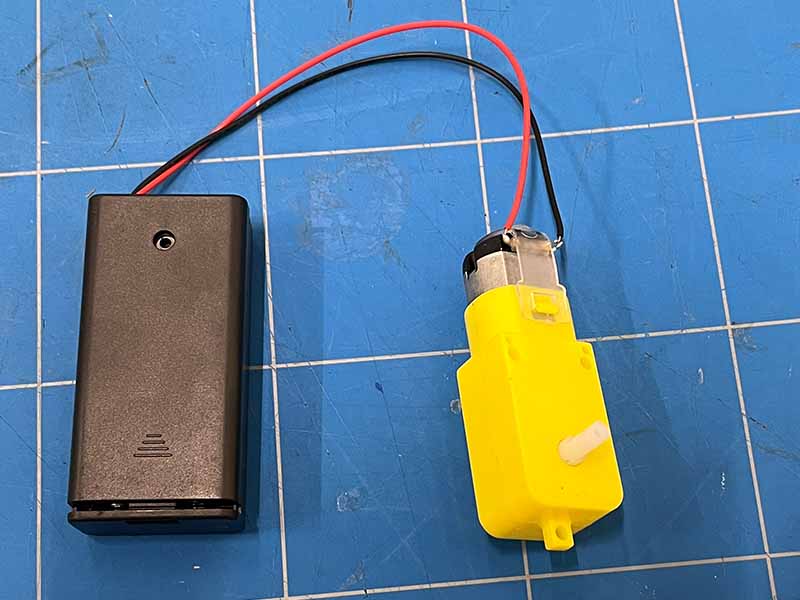

  • Soldeer de draden van de batterijhouder aan de motor.
  • Doe batterijen in de houder en test de motor.

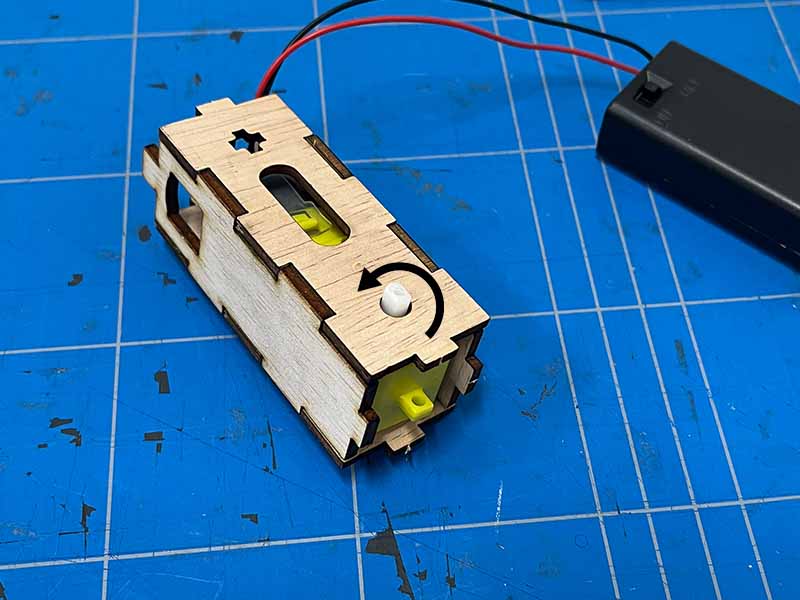

Stap 3 - De robot romp

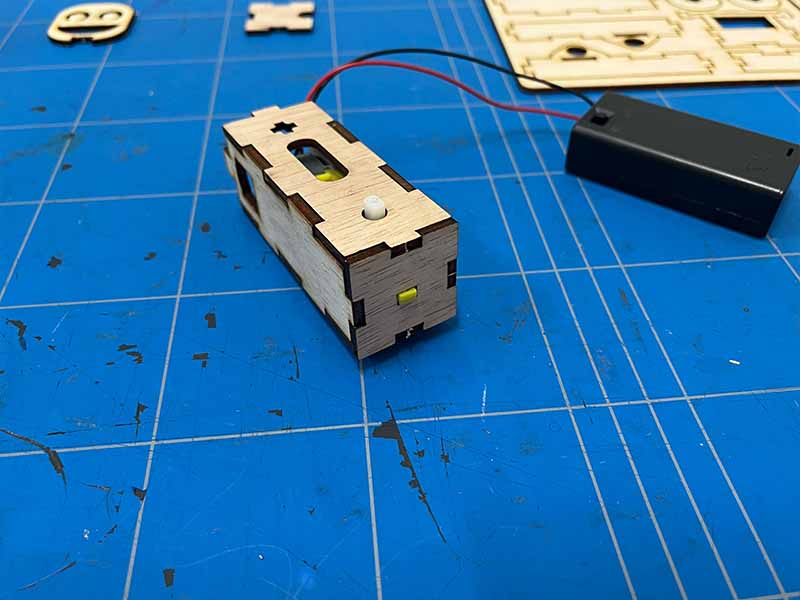

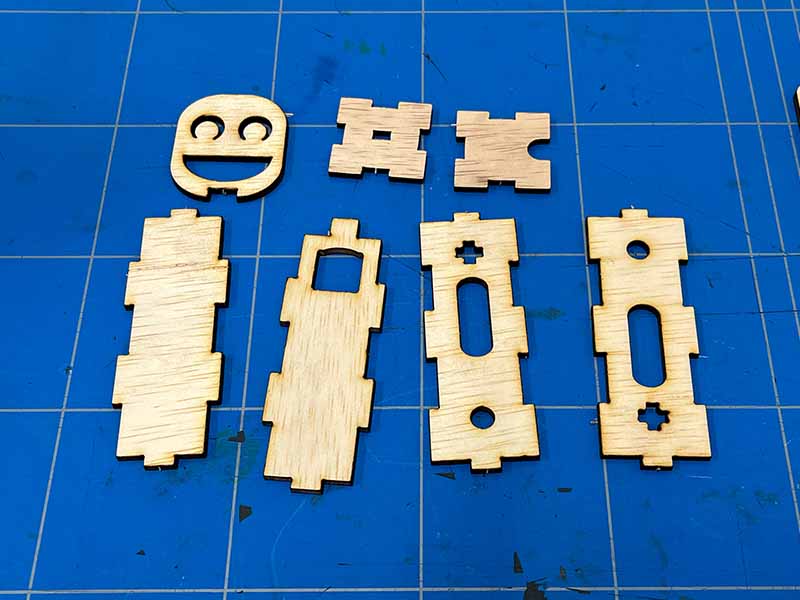

  • Monteer de romp van de robot rond de motor.
  • Let op de draairichting van de motoras. Bekijk de foto om te zien waar het paneel met het gat geplaatst moet worden.
  • Het onderste deel is niet symmetrisch en past maar op één manier.
  • Het bovenste deel heeft een uitsparing voor de motordraden.

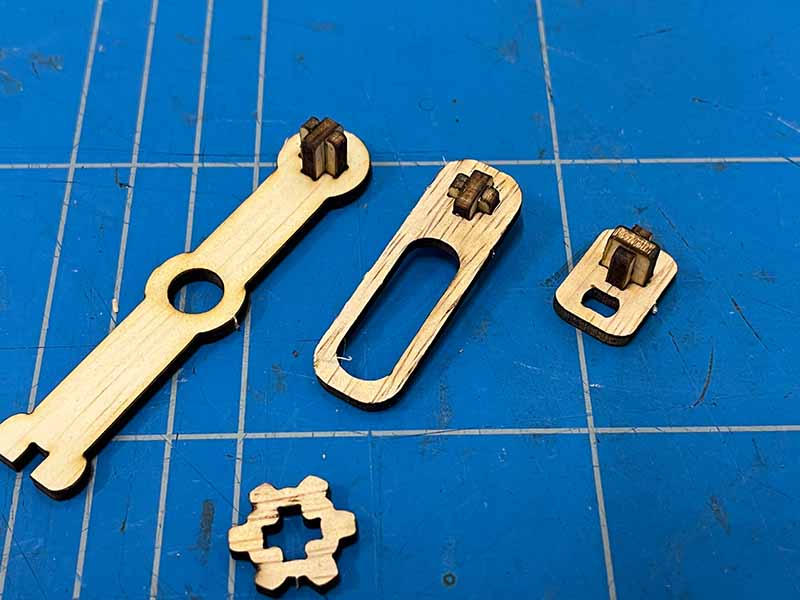

Stap 4 - Monteer de benen

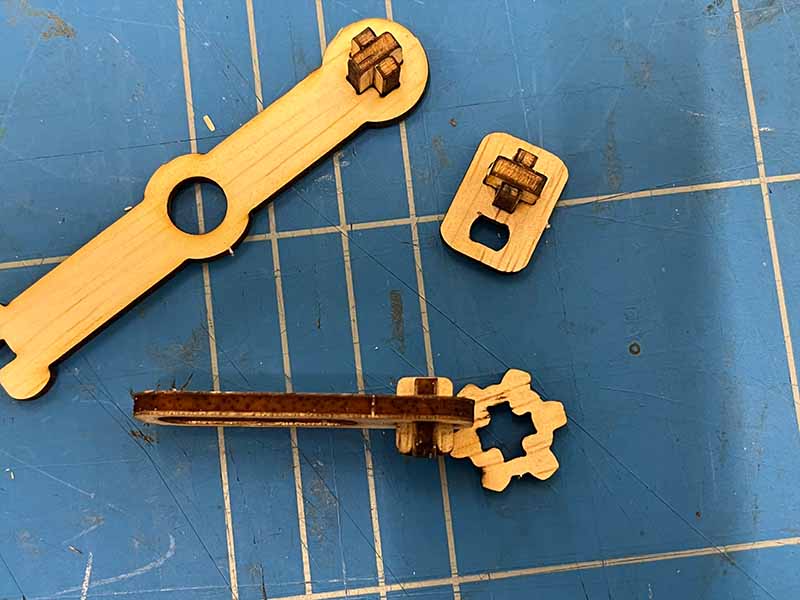

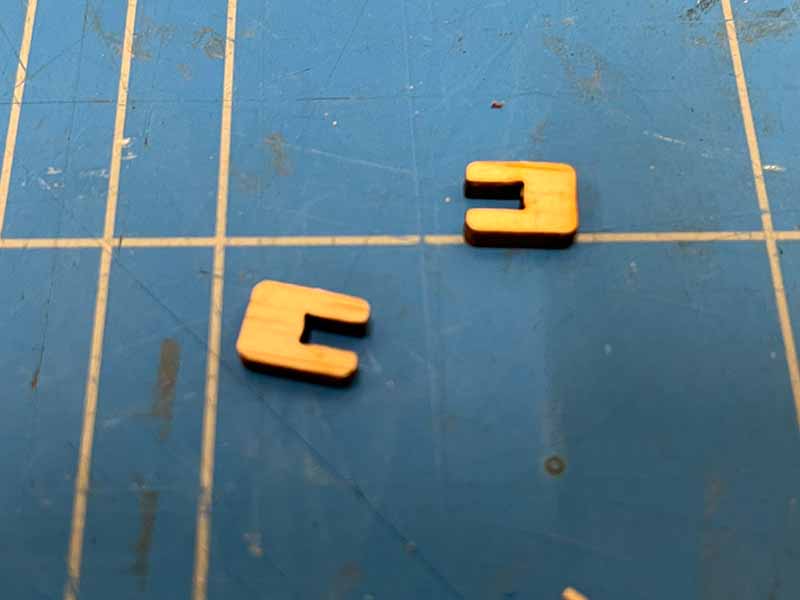

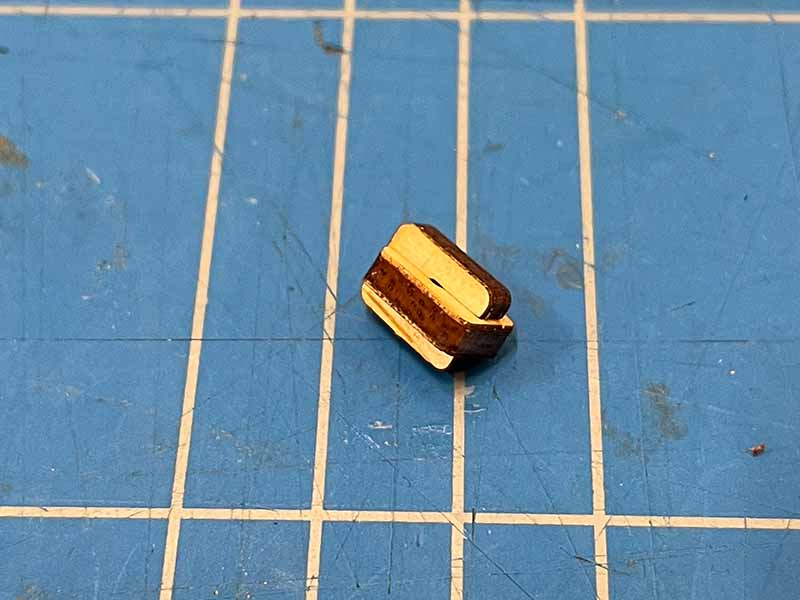

  • Gebruik de U-vormige stukjes om kleine assen te maken.
  • Duw de assen in de been onderdelen.
  • Let op dat bij het middelgrote stuk de as zo wordt gedrukt dat deze aan de andere kant uitsteekt.

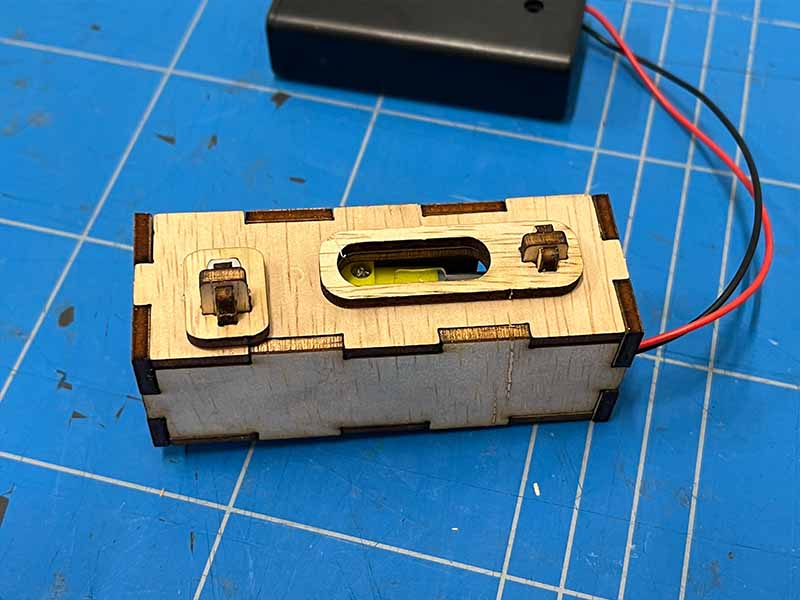

Stap 5 - Bevestig het been aan de romp

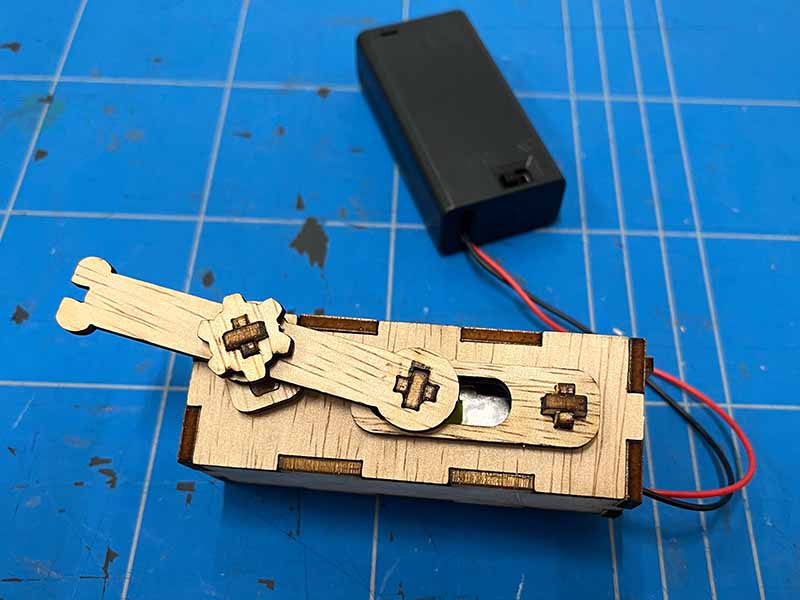

  • Bevestig het been aan de romp en zet hem vast met het tandwielvormige stuk.
  • Zet de motor aan en controleer of alles vrij kan bewegen.
  • Als het been niet vrij kan bewegen, maak de onderdelen iets losser.

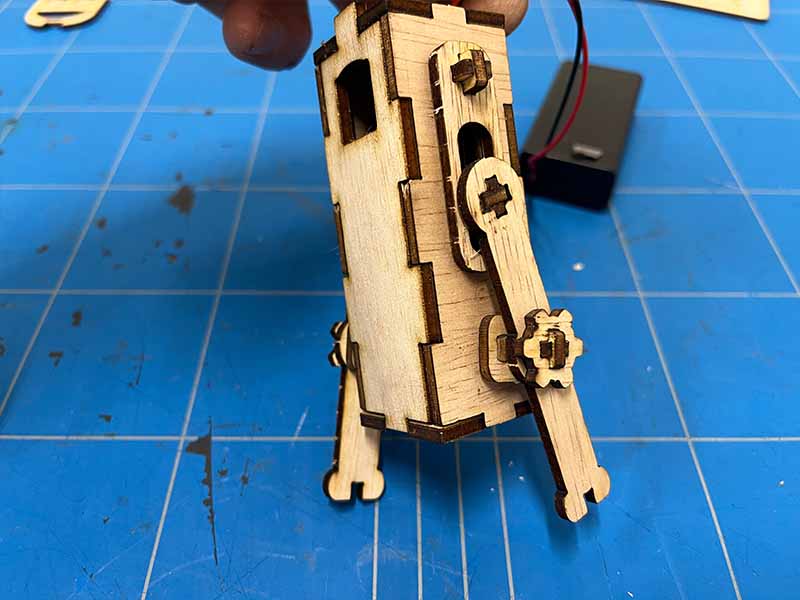

Stap 6 - Het andere been

  • Herhaal de vorige stap aan de andere kant. Zorg dat de benen versprongen zijn. Als de ene omhoog staat, staat de andere omlaag.

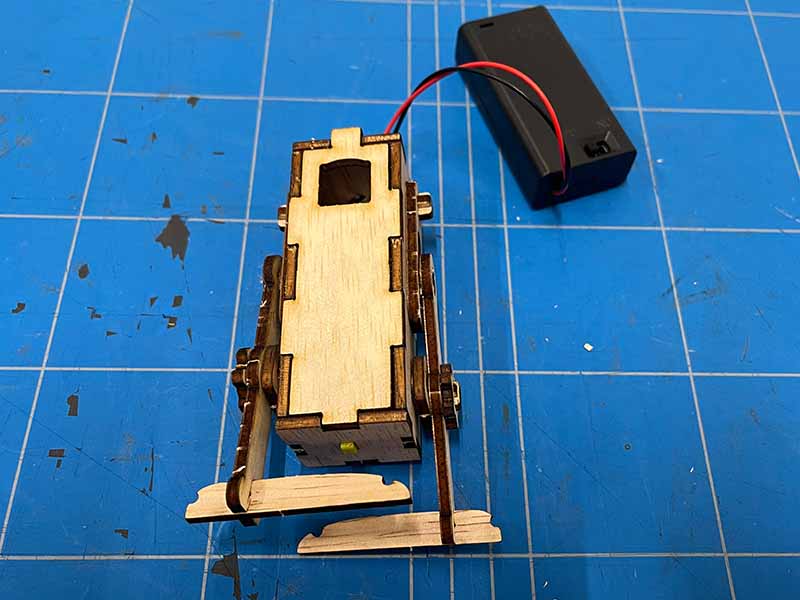

Stap 7 - Voeg voeten toe

  • Bevestig de voeten aan de robot.

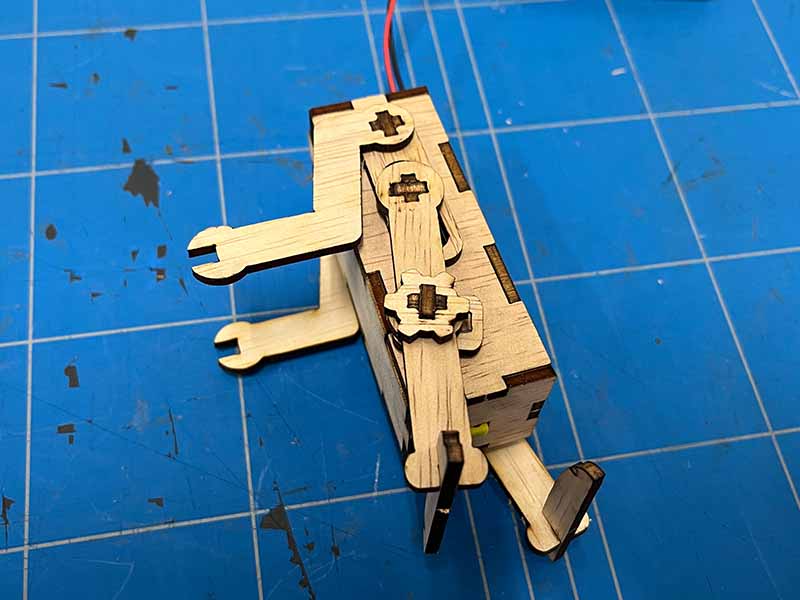

Stap 8 - Voeg armen toe

  • Bevestig de armen aan de robot.

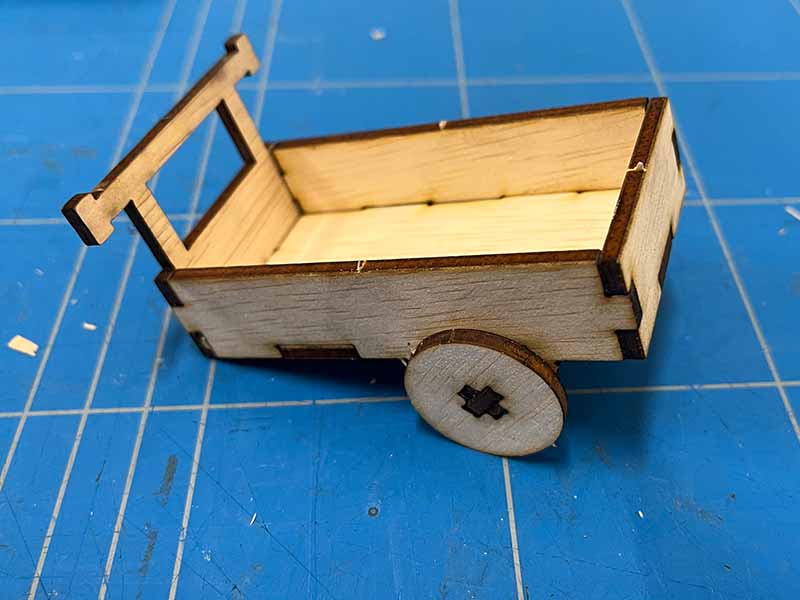

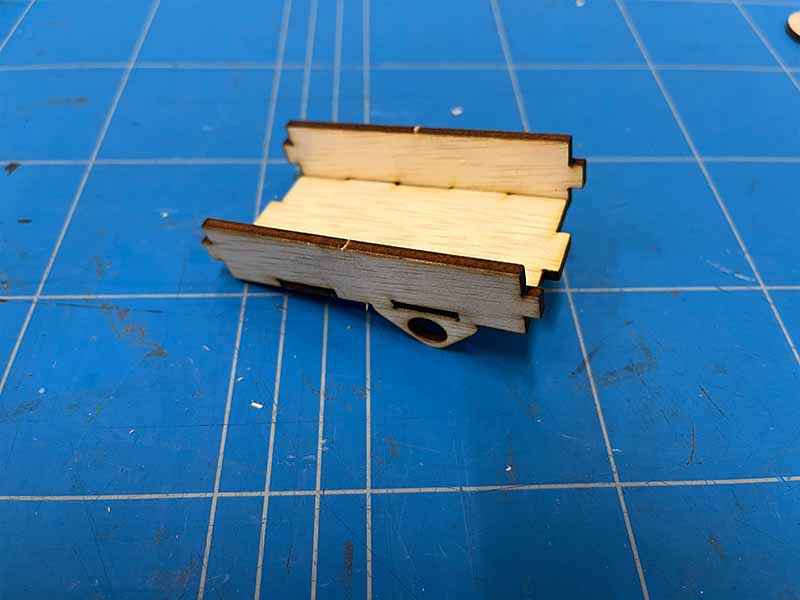

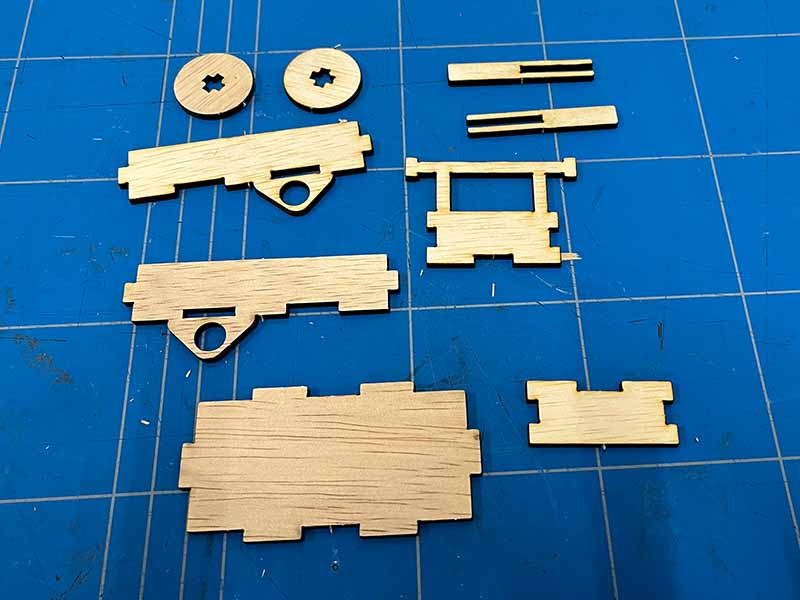

Stap 9 - Monteer de kar

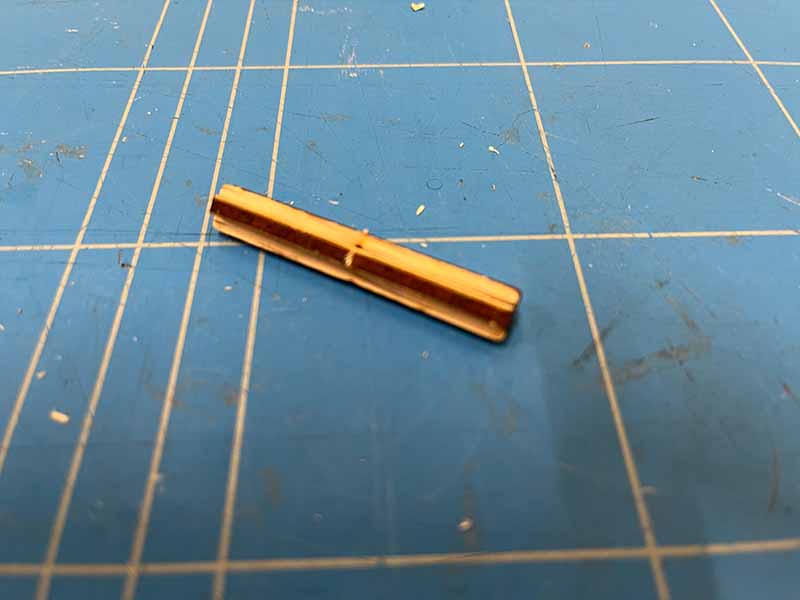

  • Breng kaarsvet aan op de as zodat deze soepel kan draaien.
  • Monteer de kar. Zorg ervoor dat de wielen aan de tegenovergestelde kant van het handvat zitten.

Stap 10 - Samenvoegen

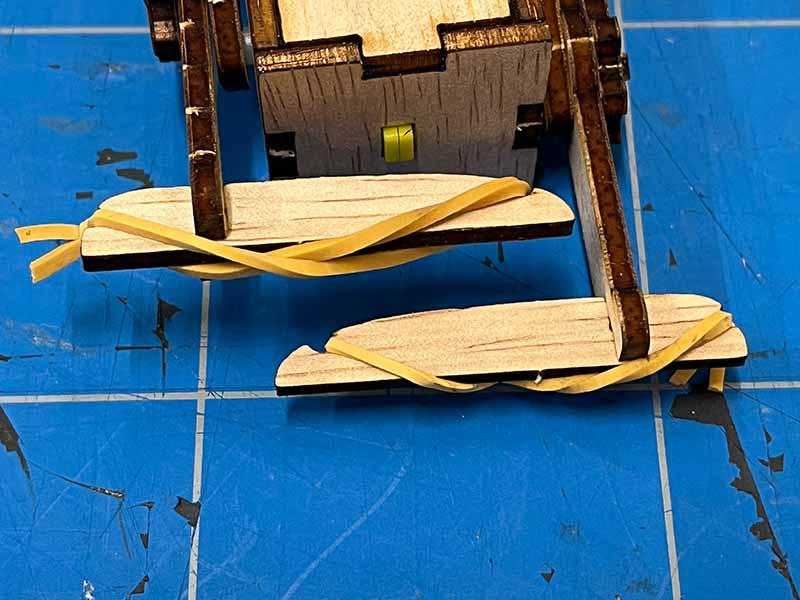

  • Zet elastiekjes op de voeten van de robot. Dit zorgt voor meer grip op gladde oppervlakken.
  • Bevestig de kar aan de robot.
  • Voeg het hoofd toe.
  • Kies een voorplaat om het gat in de borst van de robot te vullen.

Stap 11 - Klaar!

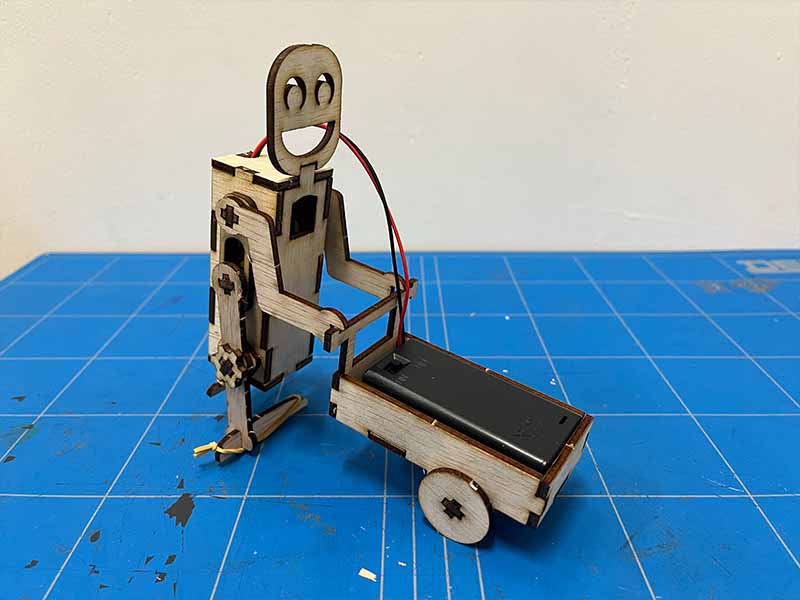

  • Je looprobot is klaar. Je kunt het ontwerp uitbreiden door onderdelen toe te voegen om het er nog cooler uit te laten zien!
