Kerstversiering met muziek

Tijdsduur: 30 - 60 minuten

Leeftijd: vanaf 7 jaar

Een kestbal die kerst liedjes kan afspelen.

Kerstversiering met muziek

Gereedschappen

  • soldeer ijzer
  • knip tang
  • lijm pistool
  • laser snijder

Materialen

  • PX088 melodie chip
  • batterij houder (3v)
  • kleine speaker
  • 100nf condensator
  • S8050/2N2222 transistor
  • hout

Downloads

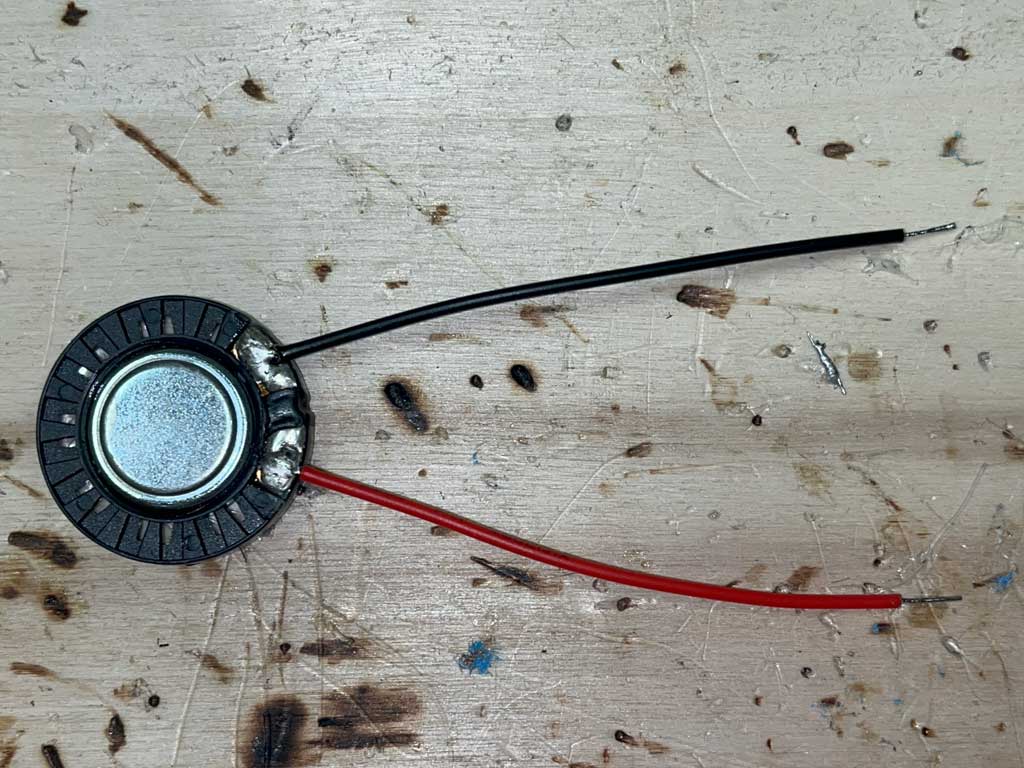

Stap 1 - Soldeer draadjes aan je speaker

  • Knip ongeveer 4 cm van de draadjes van de batterij houder af.
  • Gebruik die draadjes om aan je speakertje vast te solderen.

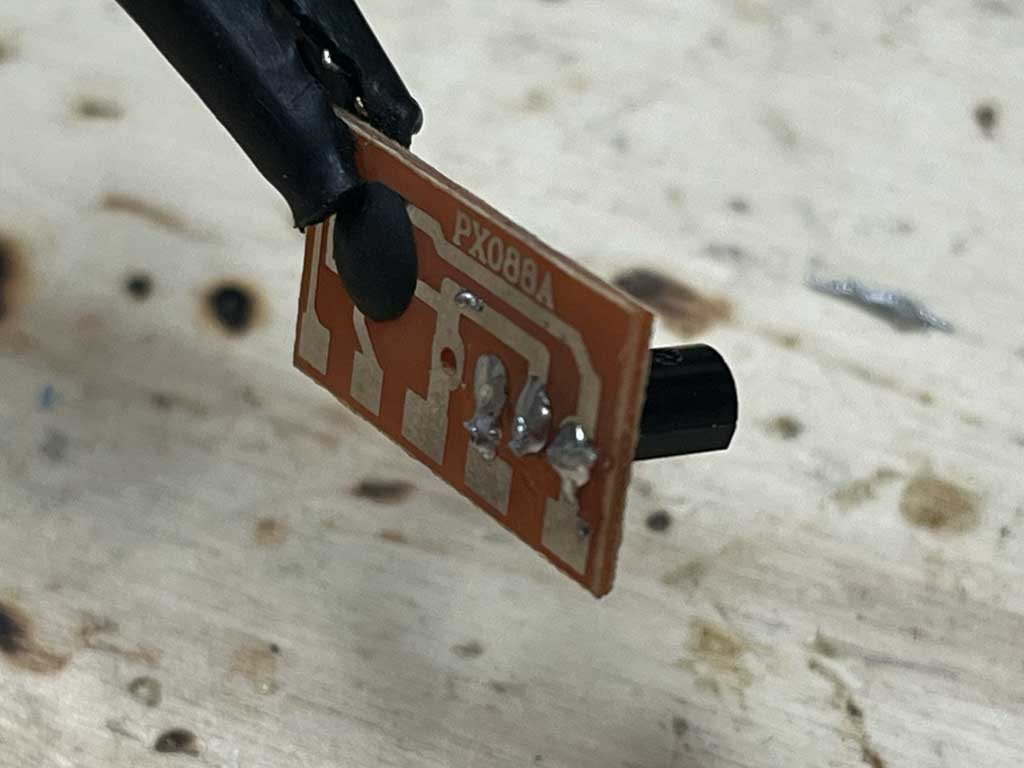

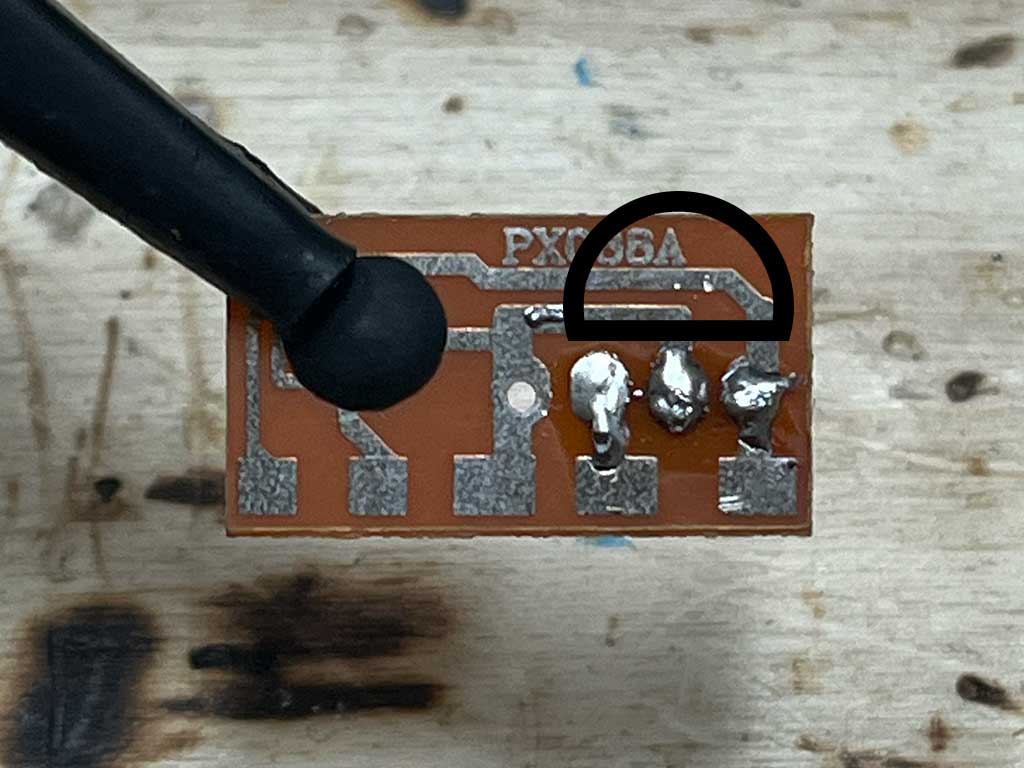

Stap 2 - Soldeer de transistor

  • De transistor plaats je aan de achterkand van het printplaatje. De pootjes moeten iets open gebogen worden.
  • Soldeer de transistor zoals op de foto's. Let goed op waar de platte kant zit.

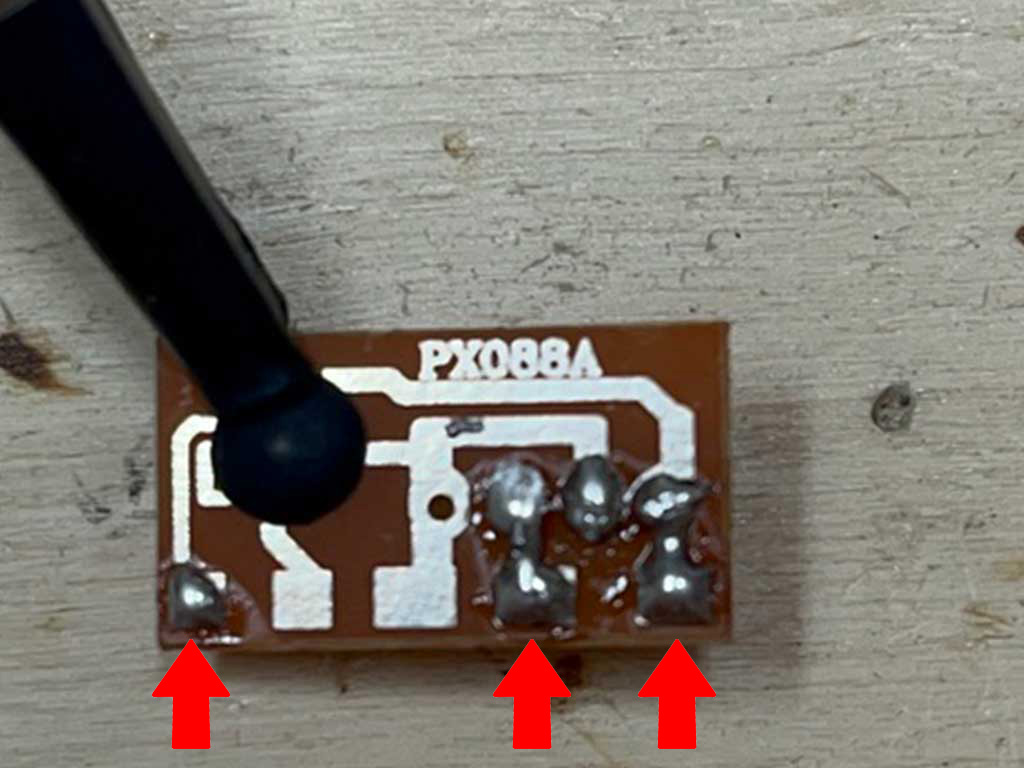

Stap 3 - Pads vertinnen

  • Doe wat tin op de meest 1e, 4e en 5e pad van links.

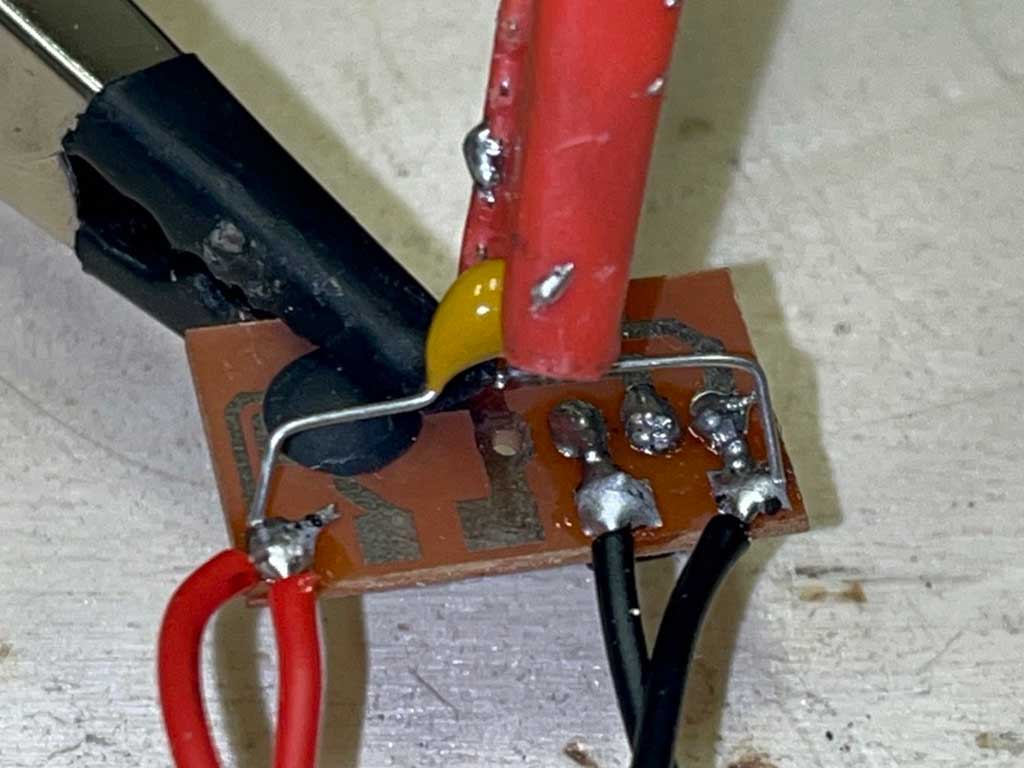

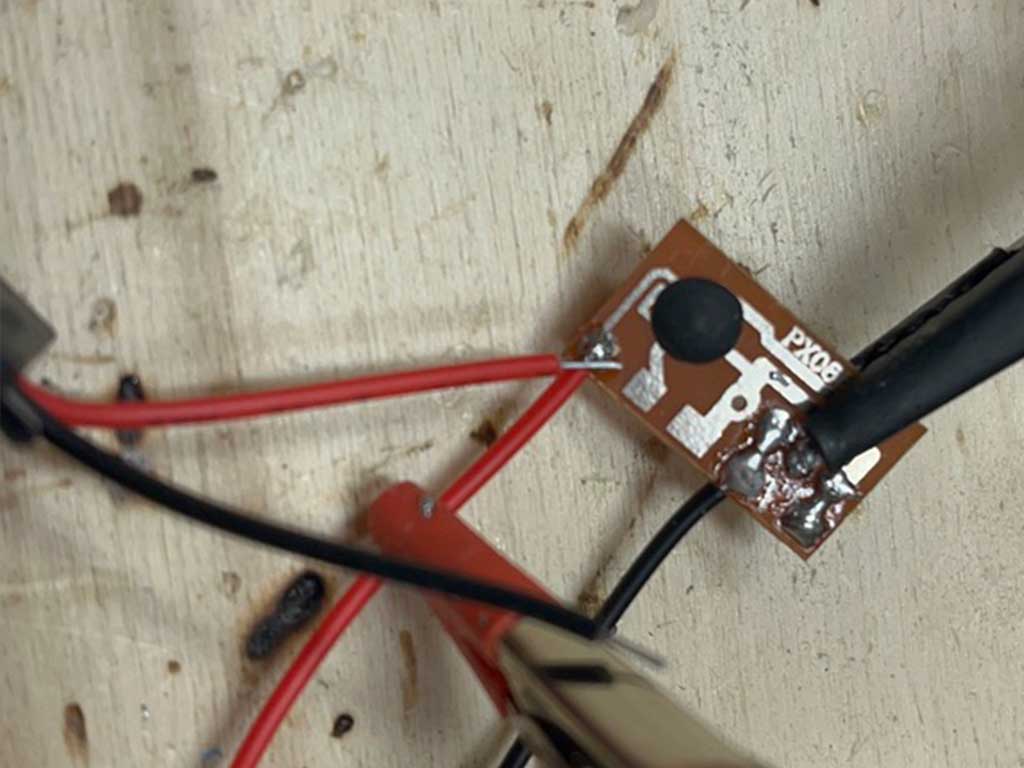

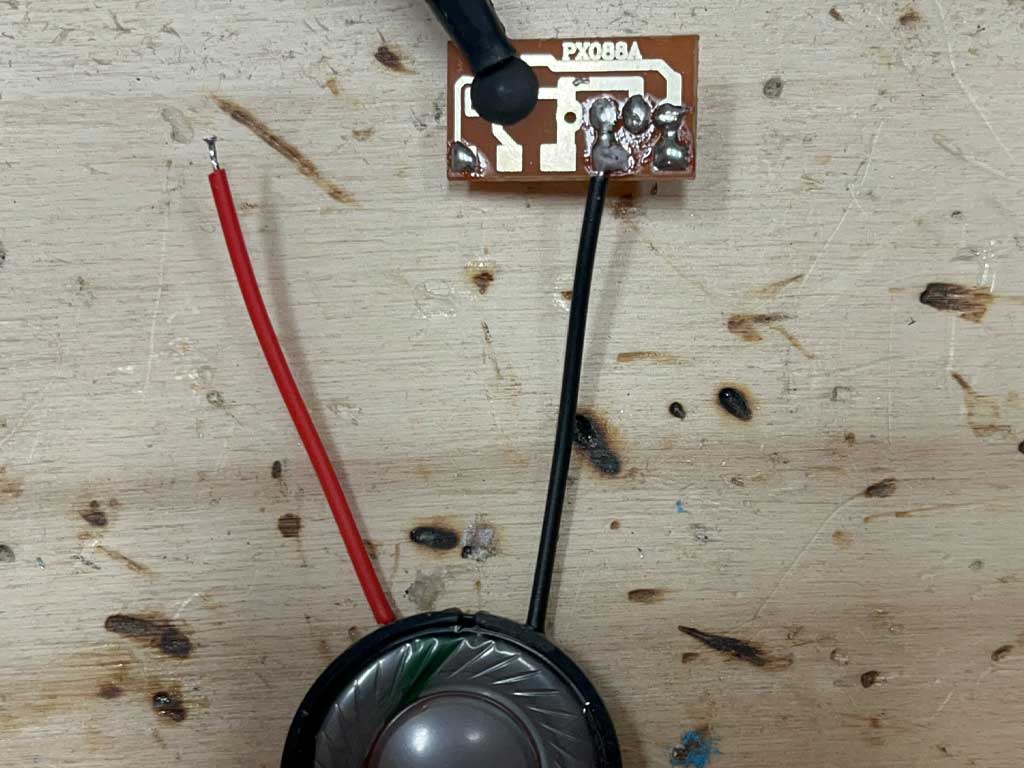

Stap 4 - Soldeer de speaker, transistor en de batterij houder

  • Meerdere draadjes/pootjes aan een pad solderen kan lastig zijn. Een 'derde handje', of andere manier om je werk vast te houden kunnen hier van pas komen.
  • Vertin de einden van alle draadjes.

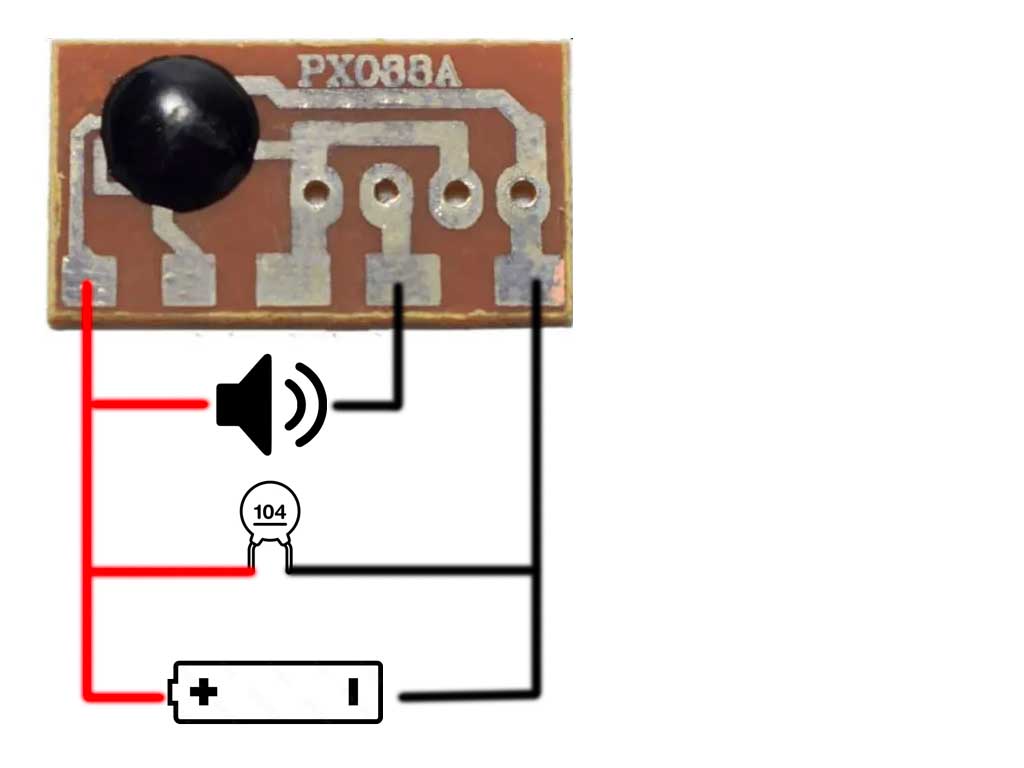

  • Soldeer de draden volgens het schema vast.
  • Plaats een batterij en test het uit.

Stap 5 - Ontwerp de kerstbal

  • Open Light Burn.
  • Kopieer een kerstbal silouet van internet en plak het in lightburn.

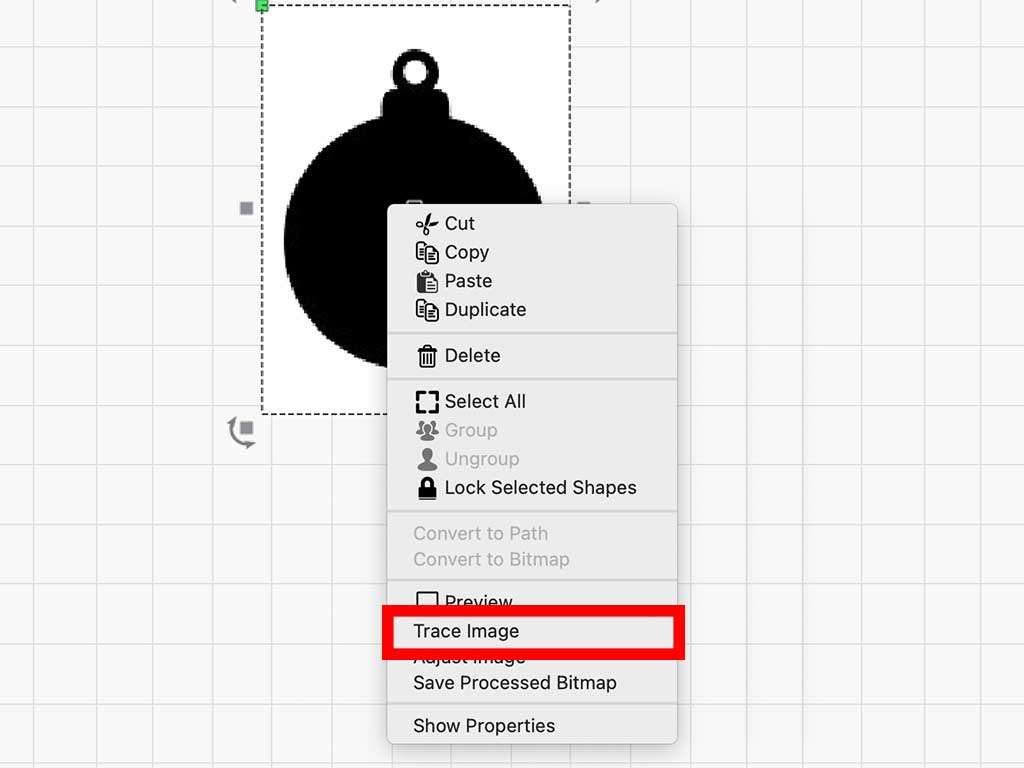

  • Klik met je rechtermuis knop op de afbeelding en selecteer 'overtrekken' of 'trace'. Na het overtrekken houd je een lijntekening over.
  • Gooi de originele afbeelding weg.

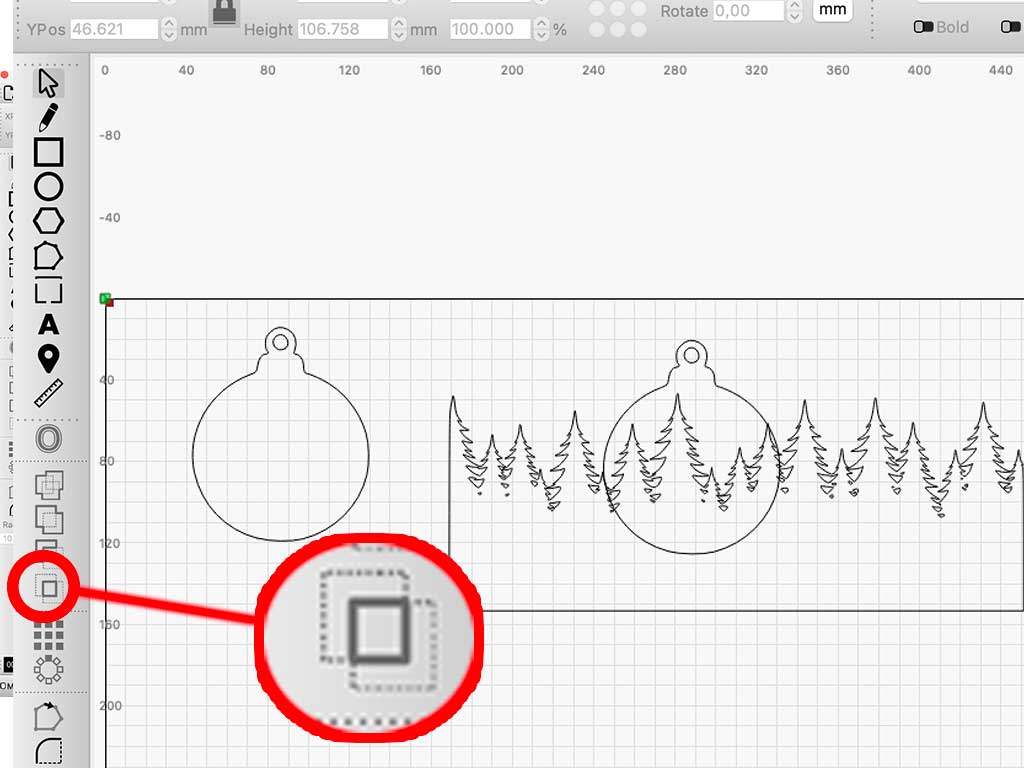

Stap 6 - Ontwerp de kerstbal decoratie

  • Maak zoals in de vorige stap een lijntekening van een achtergrond.
  • Dupliceer de kerstbal en plaats die over je achtergrond heen.
  • Pas de achtergrond aan zodat hij mooi over de kerstbal heen past.
  • Selecteer de bal en de achtergrond en klik op de 'boolean intersection' knop.
  • Je hebt nu een achtergrond die precies in de bal past.
  • Maak op die manier zoveel lagen als je wilt.

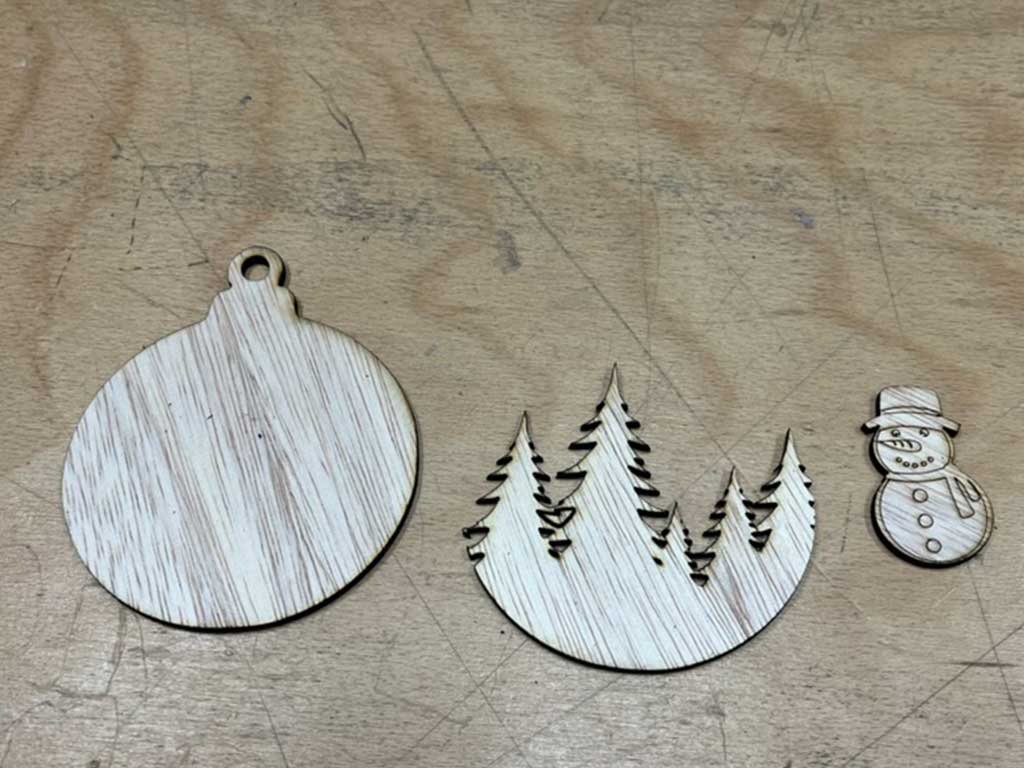

  • Snijd de lagen uit met een lasersnijder.

Stap 7 - Lijmen

  • Plak de lagen hout op elkaar.
  • Plak de speaker, chip en batterij achterop.

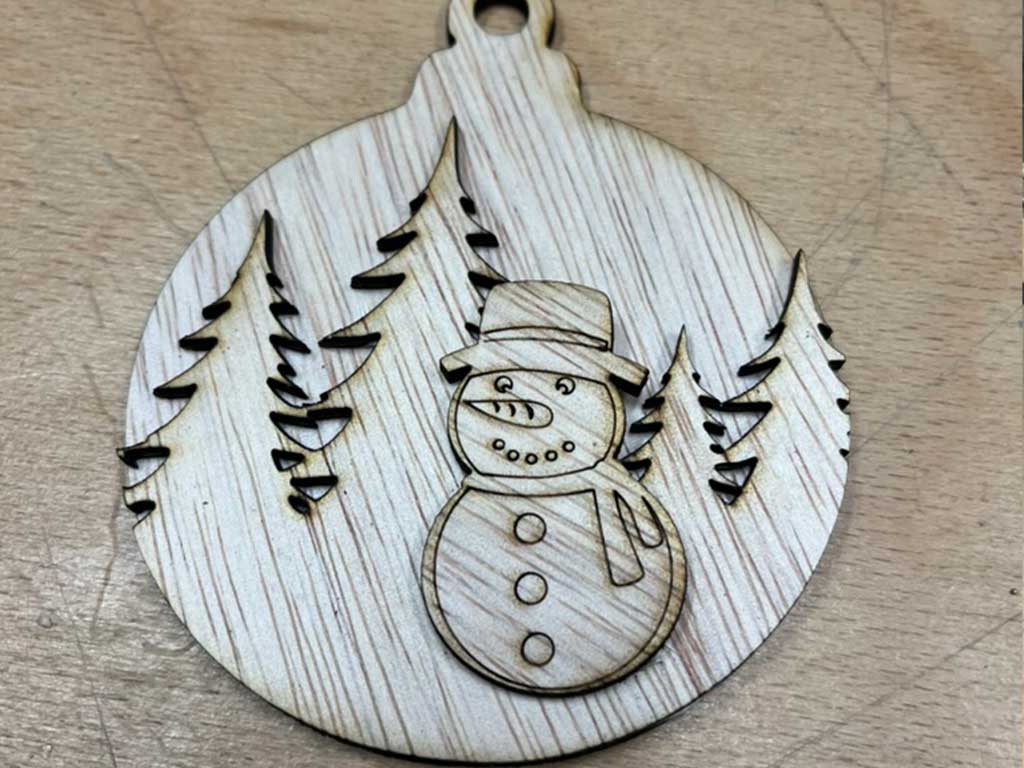

  • Klaar! Hang je kerstbal ergens op of geef hem weg aan iemand.
