Zaklamp
Tijdsduur: 20 - 45 minuten
Leeftijd: vanaf 7 jaar
Maak een werkende zaklamp.
Gereedschappen
- lasersnijder
- soldeerbout
- kniptang
Materialen
- hout (3mm dik)
- 2 witte 5mm LED's
- 2 22 ohm weerstanden
- elastiek
- houtlijm
- batterijhouder voor 2 AA-batterijen
- 2 AA-batterijen
Downloads

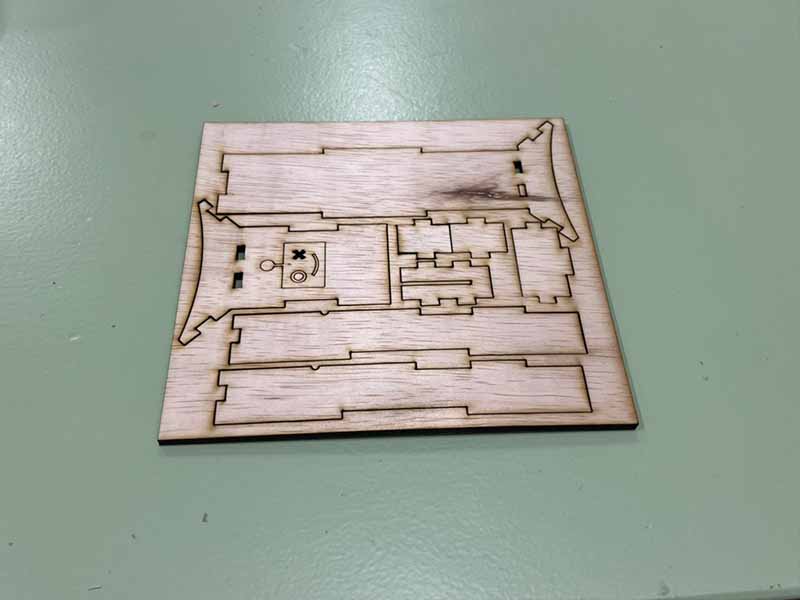

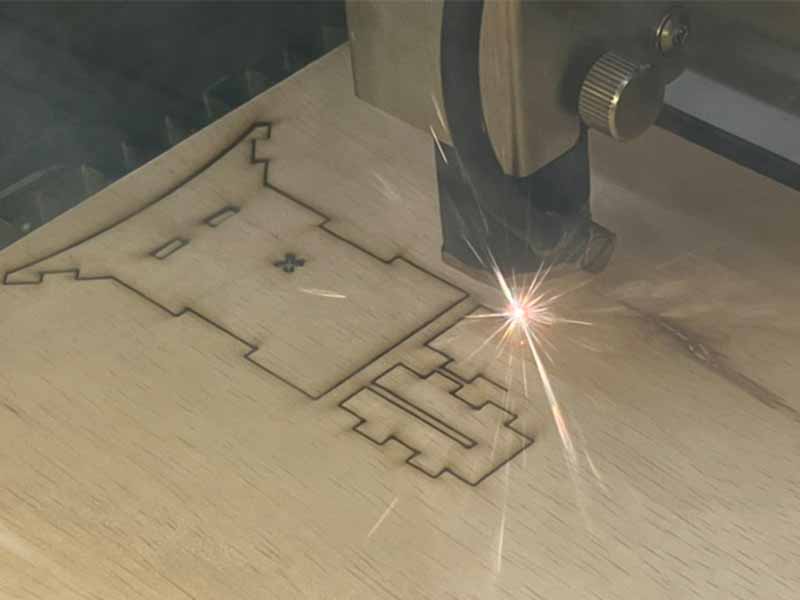

Stap 1 - Snijd het hout
- Gebruik het sjabloon om de houten onderdelen met de lasersnijder uit te snijden.

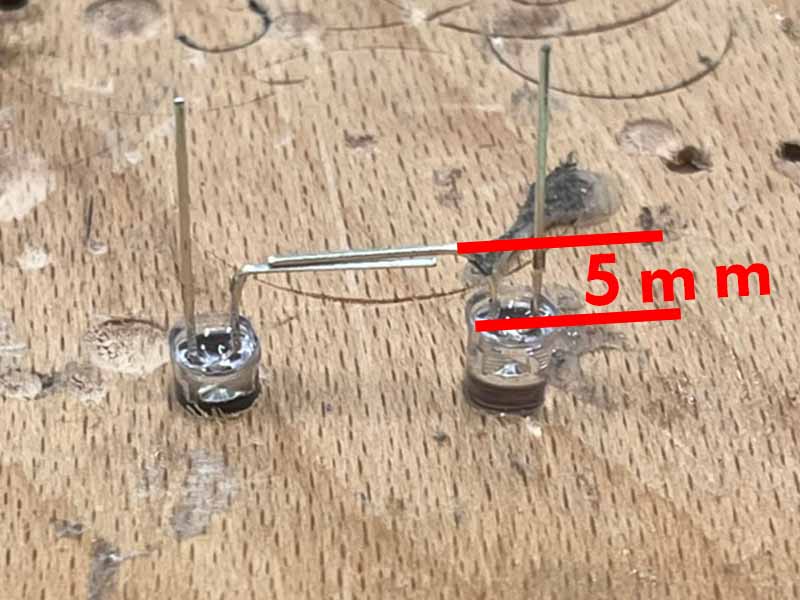

Stap 2 - Soldeer de korte pootjes
- Gebruik een stukje foam of hout met gaatjes om de LED's tijdens het solderen vast te zetten.
- Plaats de 2 LED's met de korte pootjes dicht bij elkaar.
- Buig de korte pootjes naar elkaar toe. De buiging moet ongeveer 5mm van het LED-lichaam zitten.
- Soldeer de korte pootjes aan elkaar.

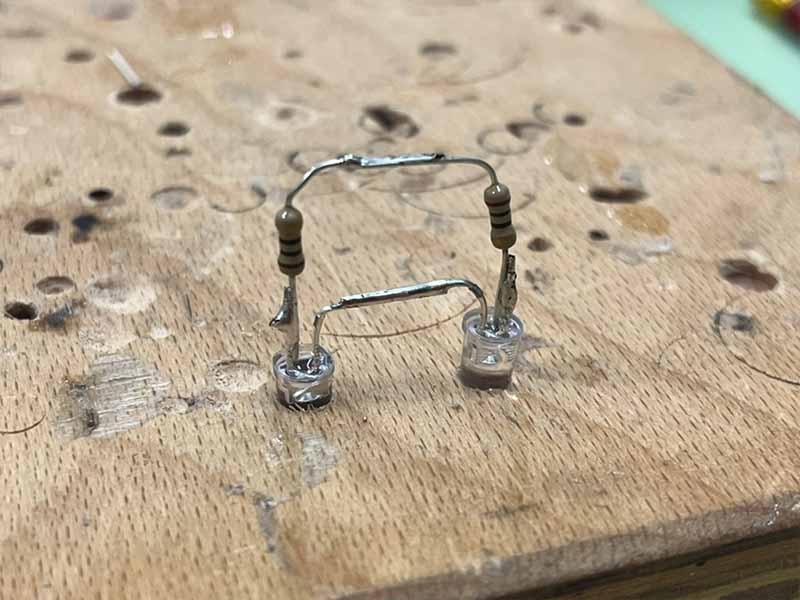

Stap 3 - Soldeer de lange pootjes
- Knip de lange pootjes terug tot ongeveer 1 cm.
- Knip één poot van elke weerstand terug tot ongeveer 1 cm.
- Soldeer de korte pootjes van de weerstanden aan de ingekorte pootjes van de LED's.
- Buig de vrije pootjes van de weerstanden en soldeer ze aan elkaar.

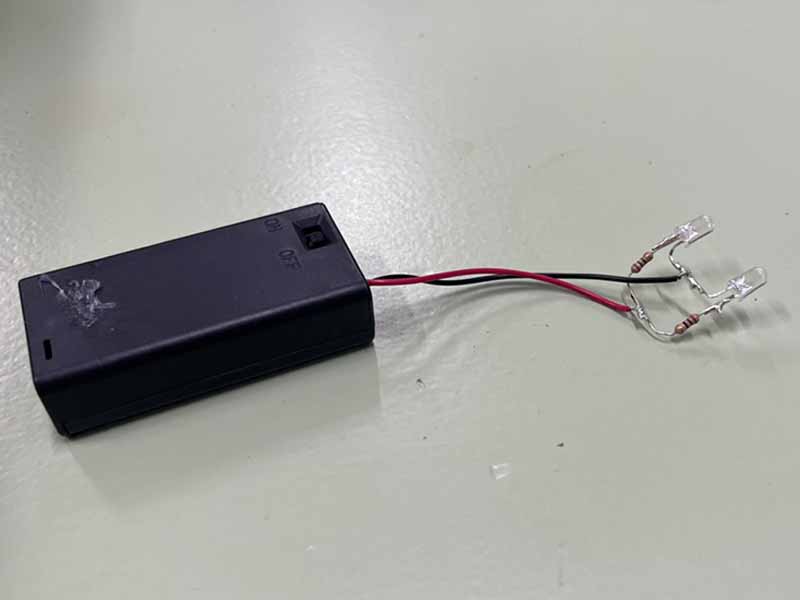

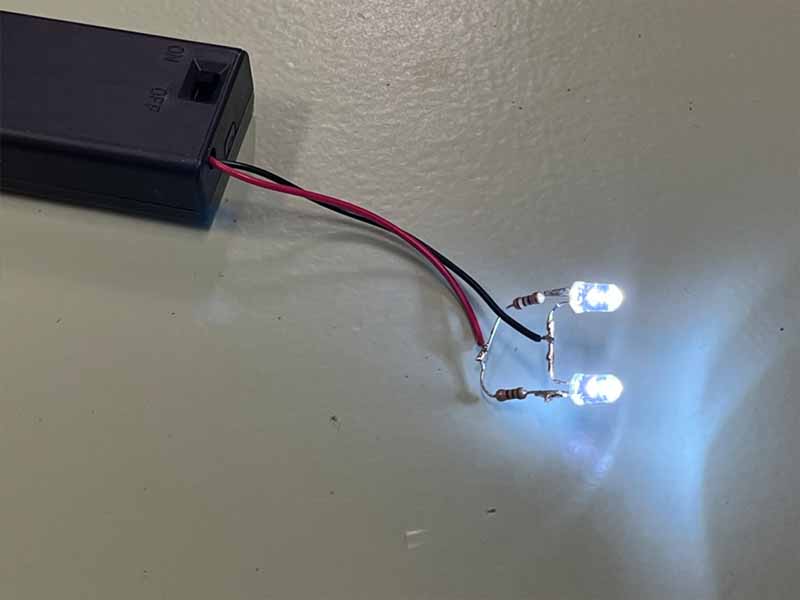

Stap 4 - Bevestig de batterijen
- Soldeer de rode draad van de batterijhouder op de plek waar de weerstanden samen zijn gesoldeerd.
- Soldeer de zwarte draad van de batterijhouder op de plek waar de LED's samen zijn gesoldeerd.
- Doe batterijen in de houder en test je lamp.
Stap 5 - Monteer de behuizing van de zaklamp

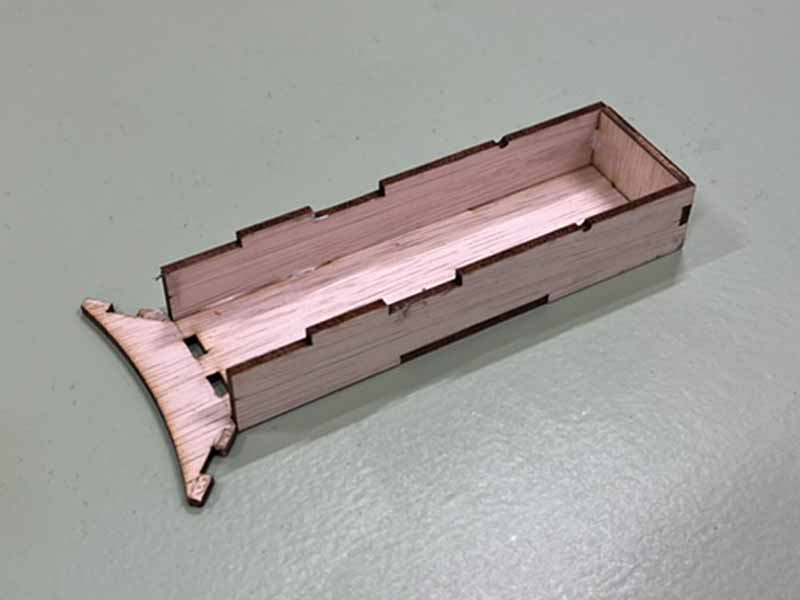

- Begin met het lijmen van de onderkant van de lamp.

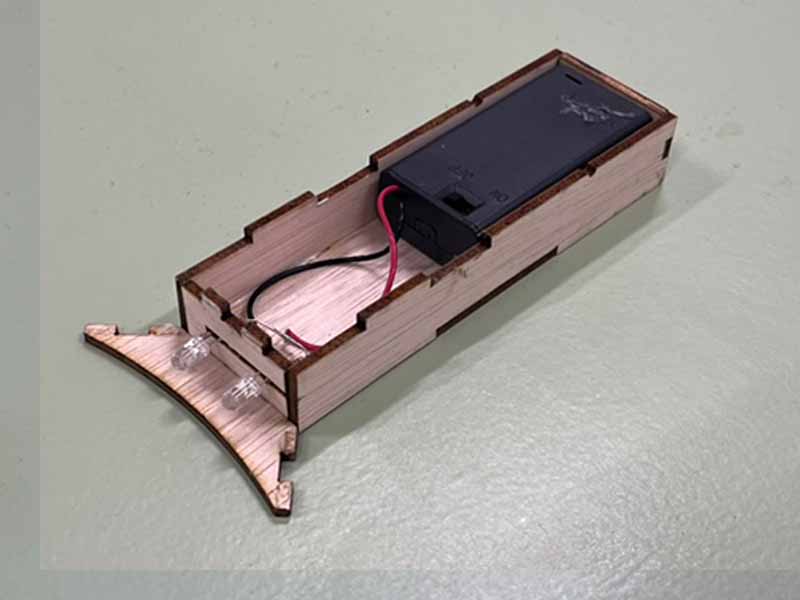

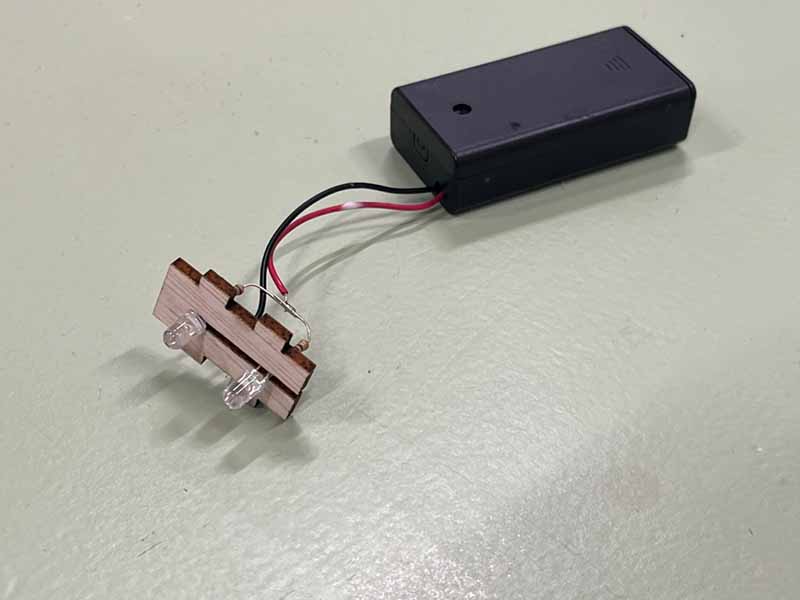

- Schuif de LED's in de gleuf en plaats ze aan de voorkant van de lamp.

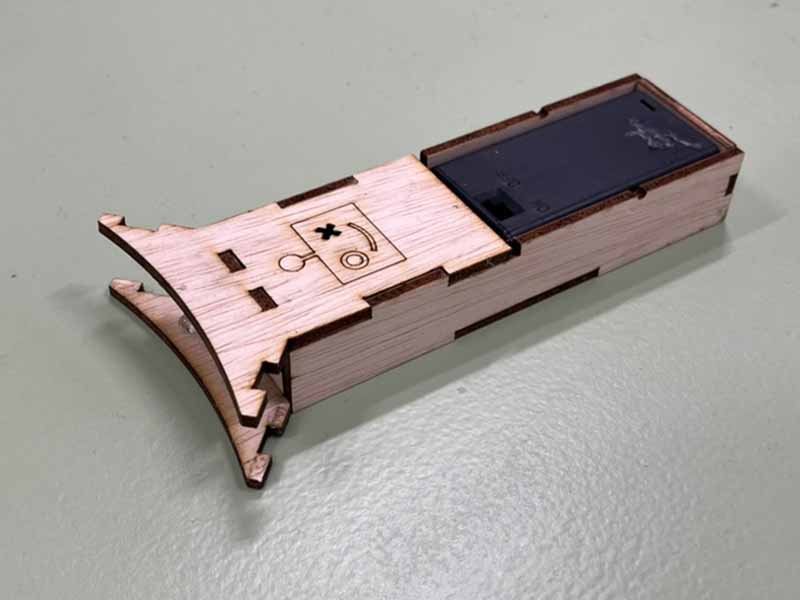

- Lijm de overige houten onderdelen vast.

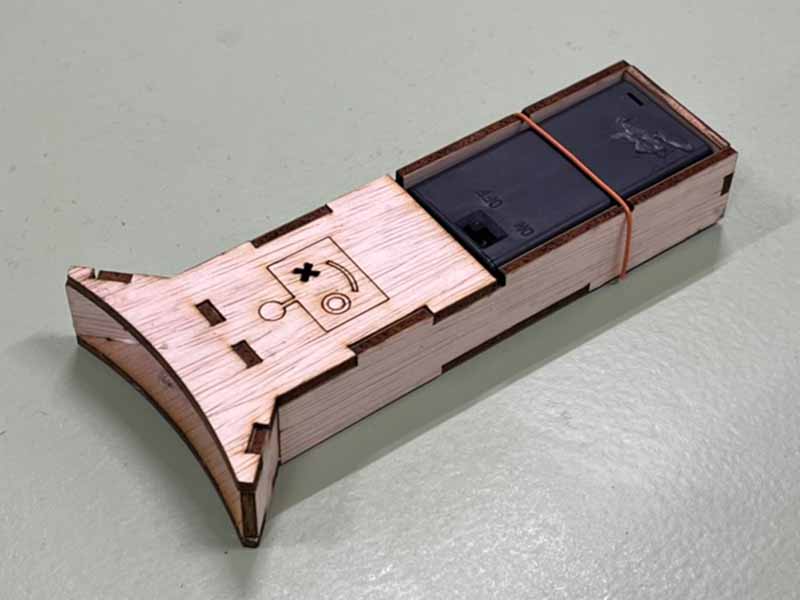

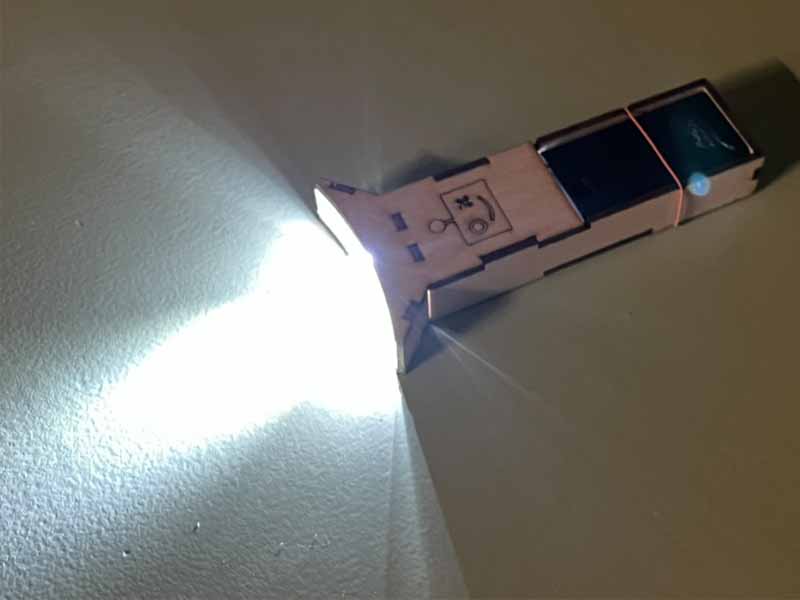

Stap 6 - Afronden
- Gebruik het elastiek om de batterijhouder op zijn plek te houden.
- Klaar!
