Zenuwspiraal

Maak een spel waarbij je een handgreep door een draadspiraal beweegt zonder de spiraal aan te raken.

Leeftijd
9+ jaar
Tijdsduur
45–60 min
PDF
Scan voor de online versie

Wat heb je nodig?

Materialen

  • Houten plankje
  • IJzerdraad
  • Krimpkous
  • Pieper
  • Batterijhouder
  • Batterijen
  • Soldeertin

Gereedschappen

  • Zaag
  • Boormachine
  • Kniptang
  • Schuurpapier
  • Tang
  • Soldeerbout
  • Lijmpistool
  • Aansteker

Stappen

Stap 1, foto 1
1

Het plankje voorbereiden

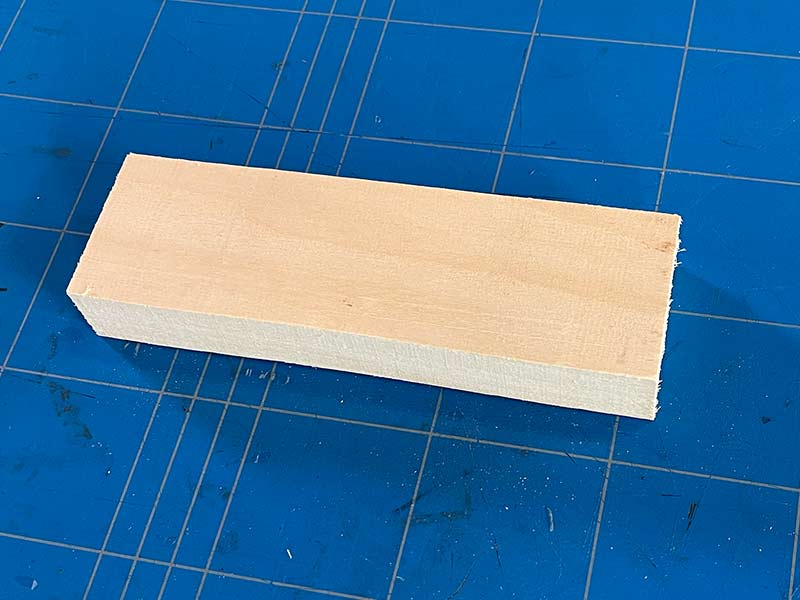

  • Zaag een houten plankje van ongeveer 15 x 5 cm.

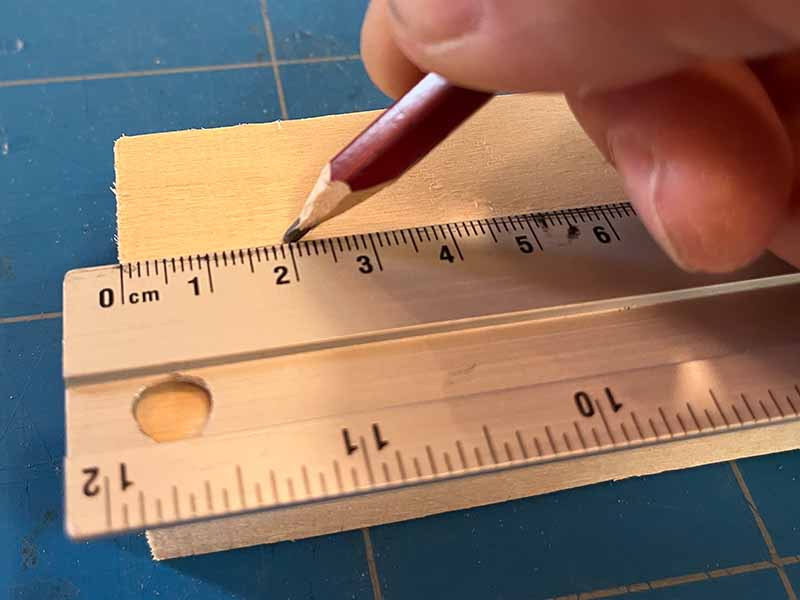

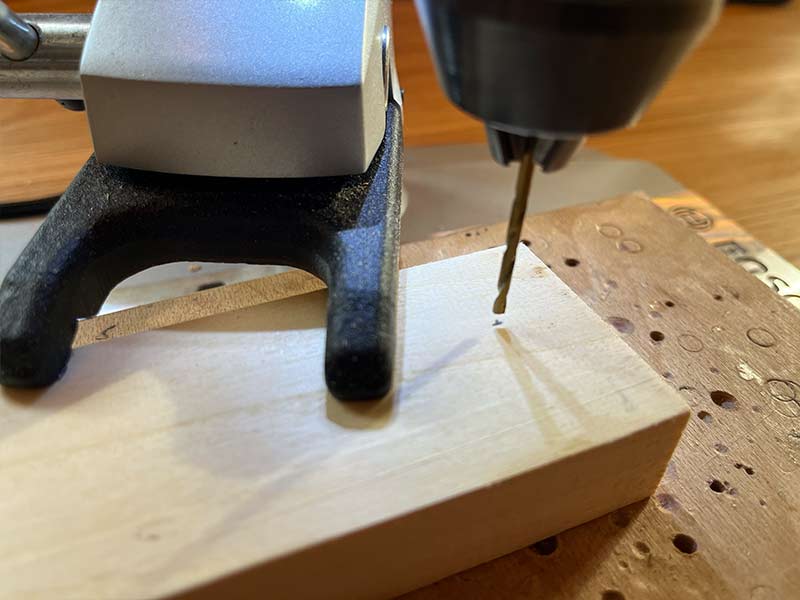

  • Boor de gaatjes voor de spiraal ongeveer 2 cm uit de kant van het plankje.
Stap 2, foto 1
2

Het ijzerdraad voorbereiden

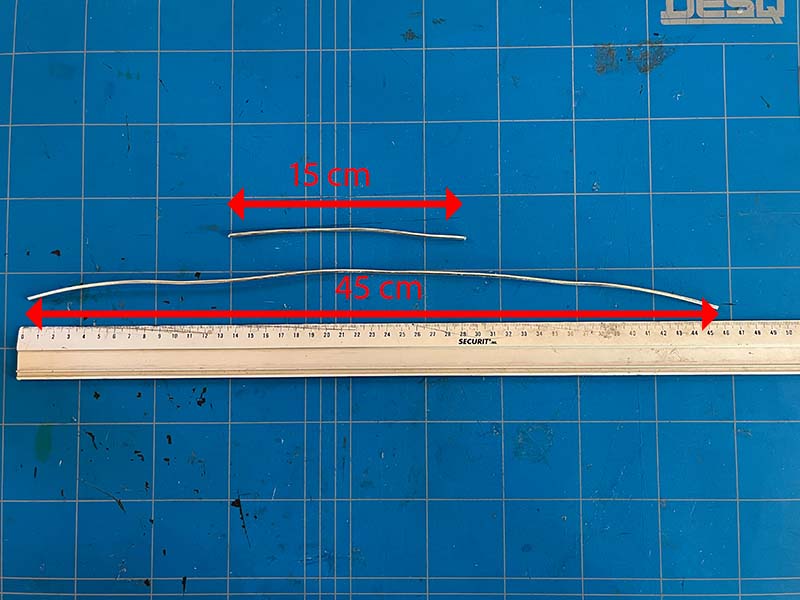

  • Knip 45 cm ijzerdraad voor de spiraal en 15 cm ijzerdraad voor de handgreep.

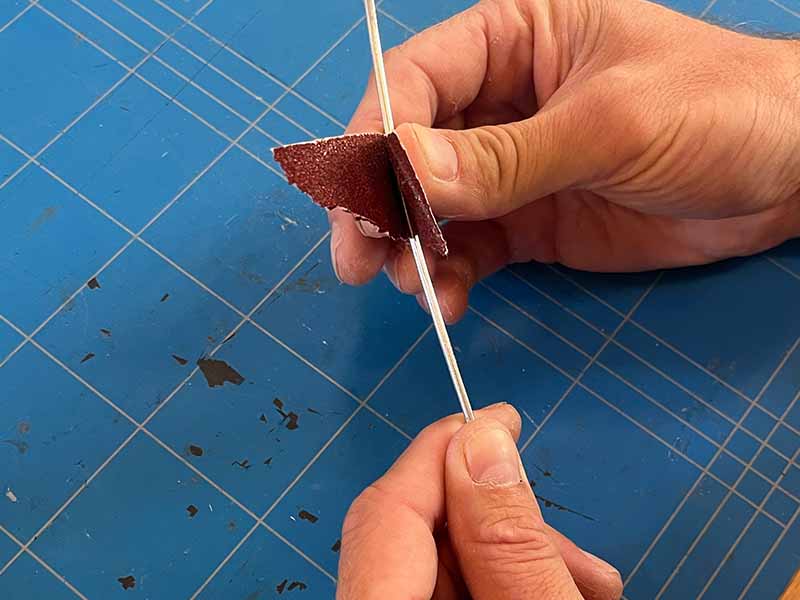

  • Schuur het ijzerdraad zodat het goed elektrisch contact maakt.

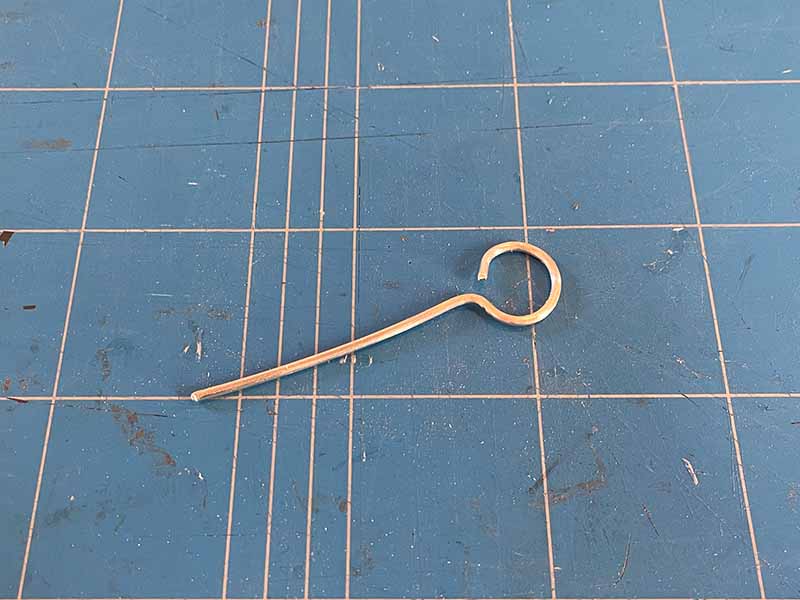

  • Buig een oogje aan het uiteinde van de handgreep.
Stap 3, foto 1
3

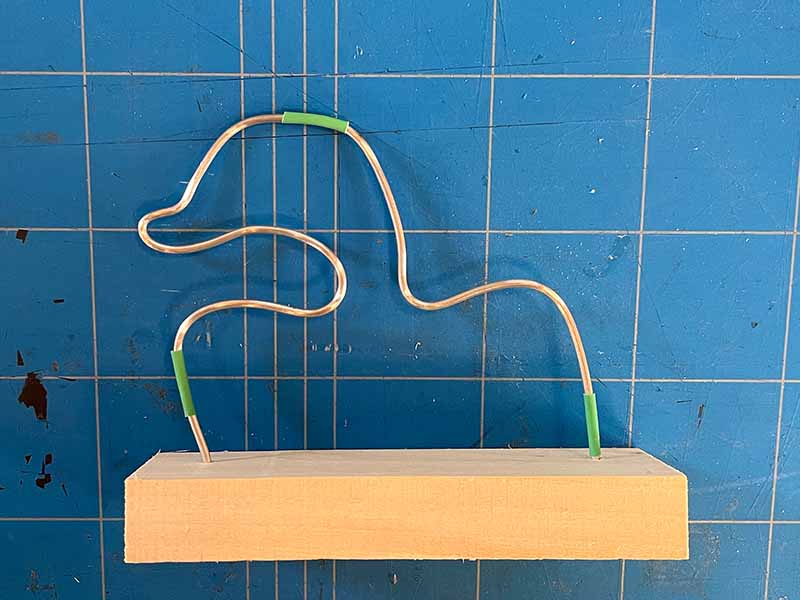

Maak de spiraal

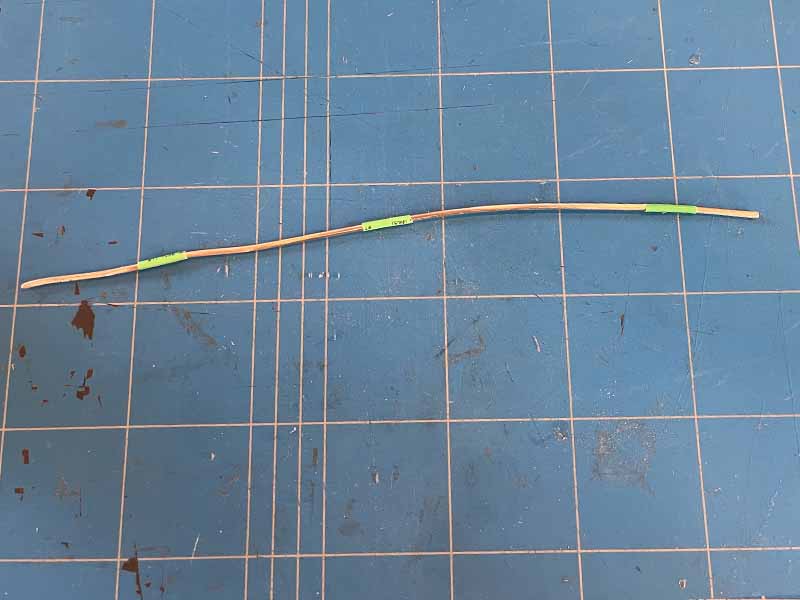

  • Knip drie stukken krimpkous van 2 cm.
  • Schuif één stuk krimpkaus naar het midden van het lange stuk ijzerdraad.
  • Buig kronkels in het ijzerdraad.
  • Doe de andere 2 stukken krimpkaus om de start en het eind van de spiraal. Krimp ze nog niet vast.
  • Plaats de uiteinden van de spiraal in het houten blokje.
Stap 4, foto 1
4

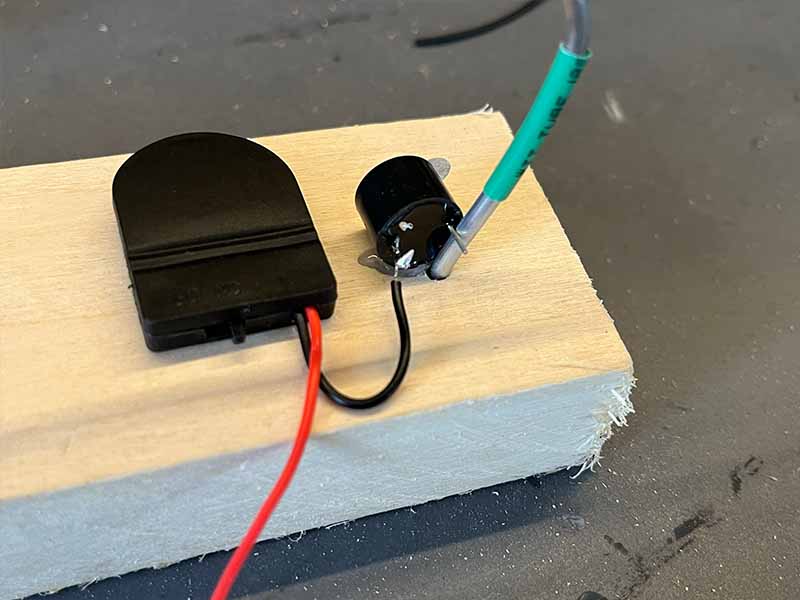

Plaats de electronica

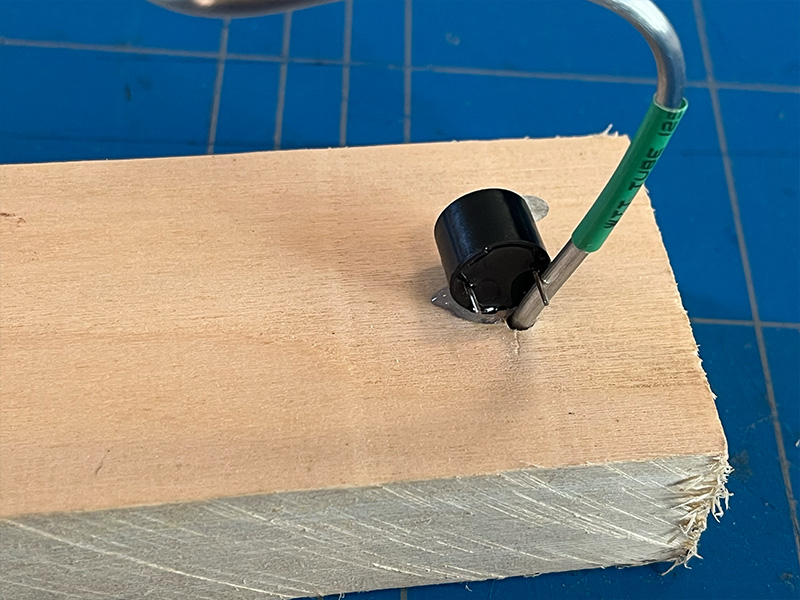

  • Gebruik een klein beetje lijm van het lijmpistool om het piepertje vast te lijmen. Het ange pootje moet tegen de spiraal aan.

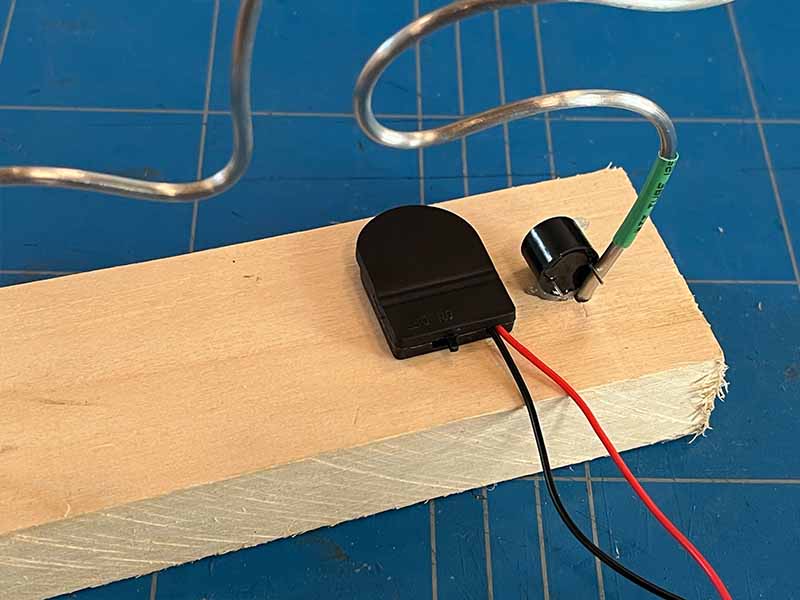

  • Lijm het batterij houdertje naast de pieper. Zorg dat hij nog open kan.
Stap 5, foto 1
5

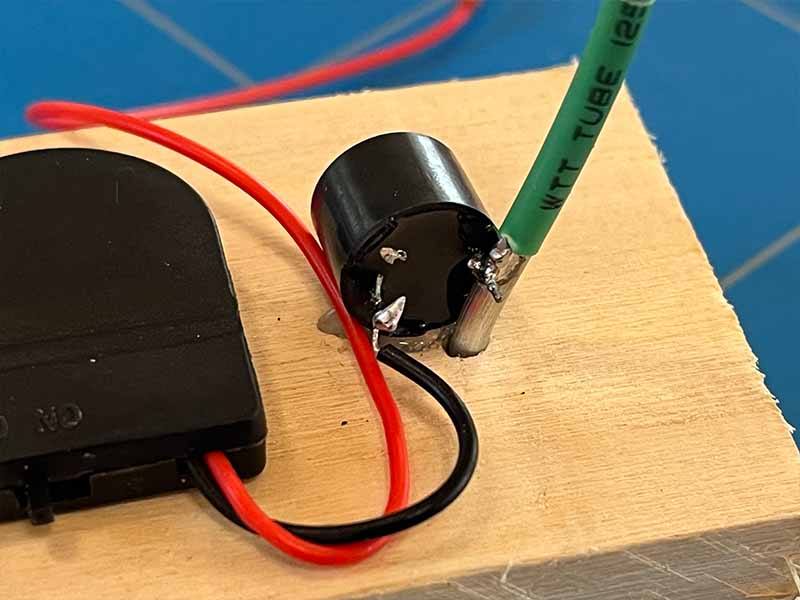

Solderen

  • Knip de zwarte draad van de batterijhouder op maat en soldeer hem aan het korte pootje van de pieper.
  • Soldeer het lange pootje aan de spiraal vast.

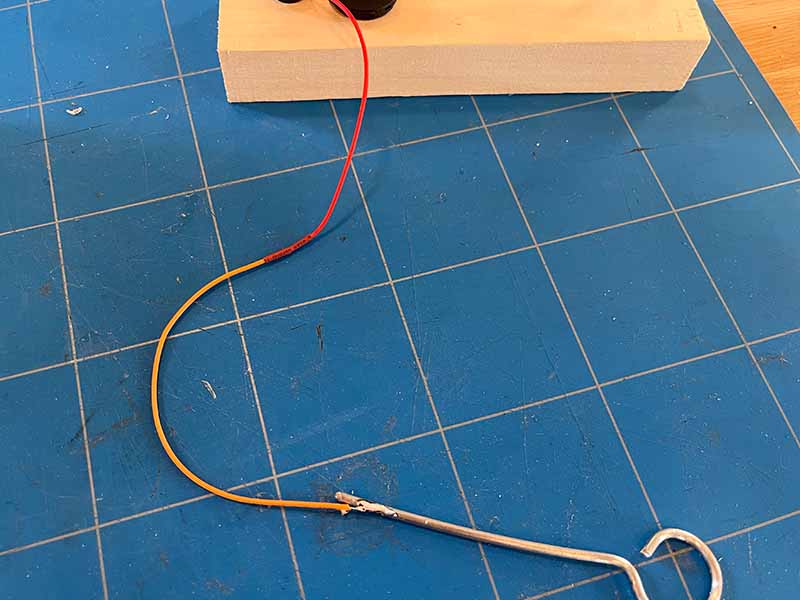

  • Verleng als dat nodig is de rode draad van de batterijhouder en soldeer deze aan de handgreep.
Stap 6, foto 1
6

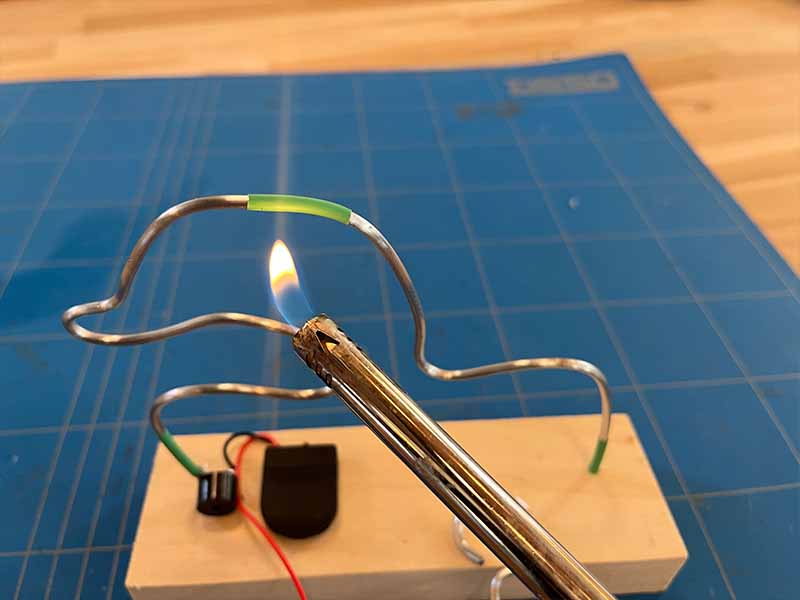

Krimpkaus vastzetten

  • Schuif de krimpkaus naar de juiste plek en krimp ze vast met een aansteker of de zijkant van de soldeerbout.
Stap 7, foto 1
7

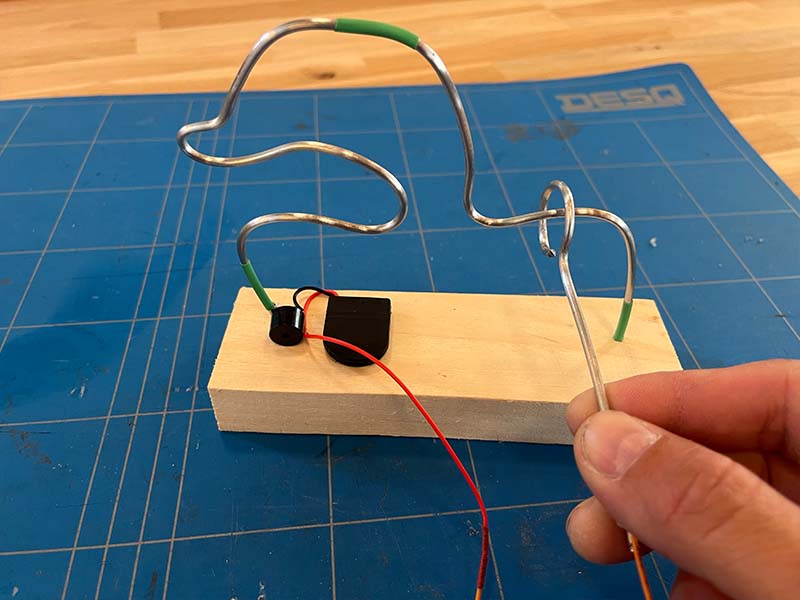

Testen en klaar

  • Plaats een batterij in de houder .
  • Beweeg de handgreep door de spiraal zonder deze aan te raken. Als de handgreep de spiraal raakt, moet de pieper geluid maken.
  • Klaar!
