Aanraak gevoelige lamp
Tijdsduur: 60 - 90 minuten
Leeftijd: vanaf 12 jaar
Maak een kunstwerk dat oplicht als je het aanraakt
Gereedschappen
- Lasersnijder
- Schaar
- Soldeerbout
- Klemmen
- Lijmkwast
- Vochtige doek/lap
- Kniptang
- Striptang
Materialen
- 3mm multiplex
- 5mm multiplex
- Wit papier
- 5v ledstrip
- TTP223 aanraaksensor
- Elektrische draad
- Spuitlijm
- Houtlijm
- USB-kabel
Downloads

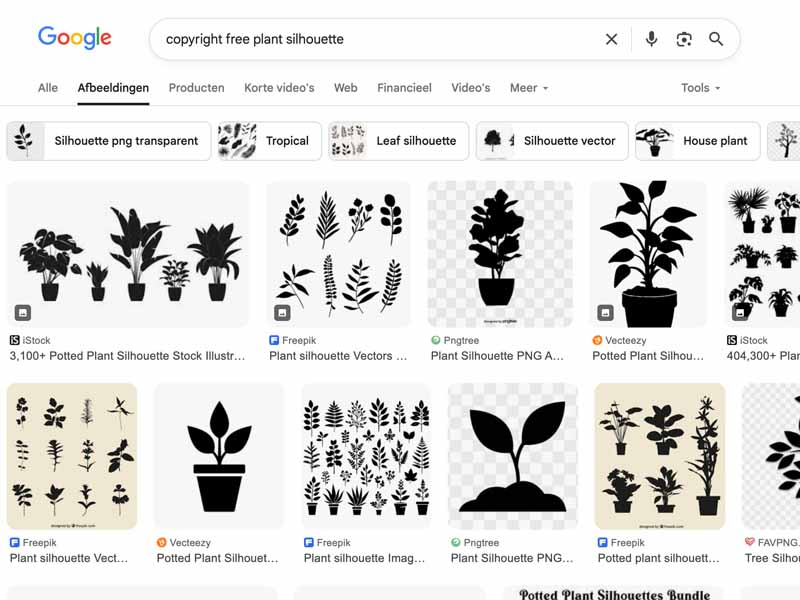

Stap 1 - Vind / maak een ontwerp
- Het sjabloon biedt ruimte voor een ontwerp van ongeveer 9 x 9 cm.
- Let er bij het zoeken naar een ontwerp op dat het niet te veel details bevat, omdat deze bij het snijden erg breekbaar kunnen worden.
- Beperk het aantal stukken dat niet met de buitenkant is verbonden. Omdat we het uit hout snijden, zijn zwevende delen in het midden van het ontwerp moeilijker te maken.
Stap 2 - Snijd het hout
- Laad je ontwerp in je lasersnij-software en plaats het in het sjabloon.

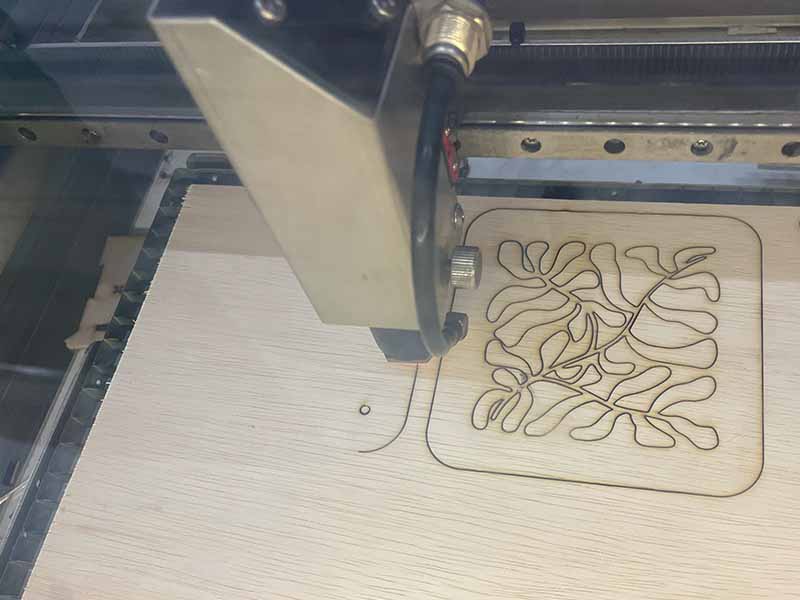

- Snijd het sjabloon uit 3mm en 5mm multiplex met de lasersnijder.

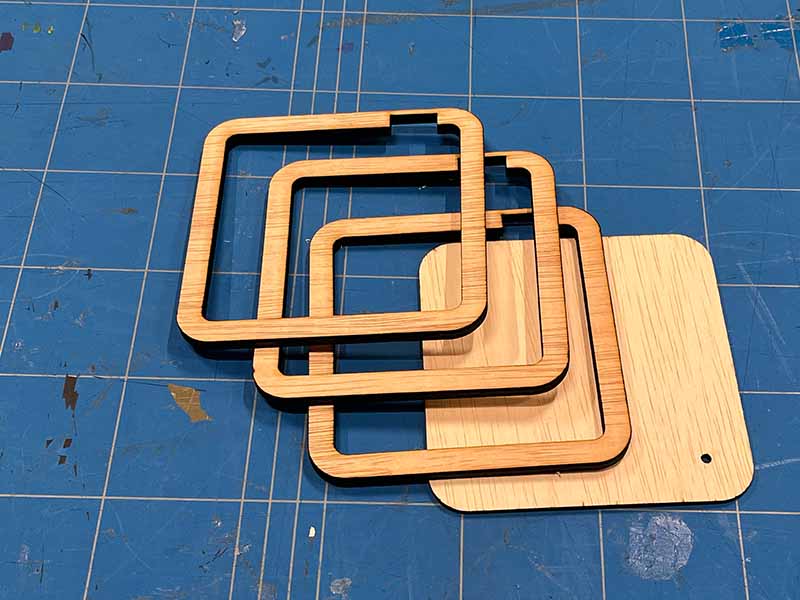

Stap 3 - Lijm de achterkant
- Let op de positie van het gat in de achterplaat. Hier komt je usb-kabel de lamp binnen. De uitsparing in de middelste delen geeft de bovenkant van de lamp aan.
- Lijm de 3 dikkere middendelen en de achterkant aan elkaar met houtlijm.

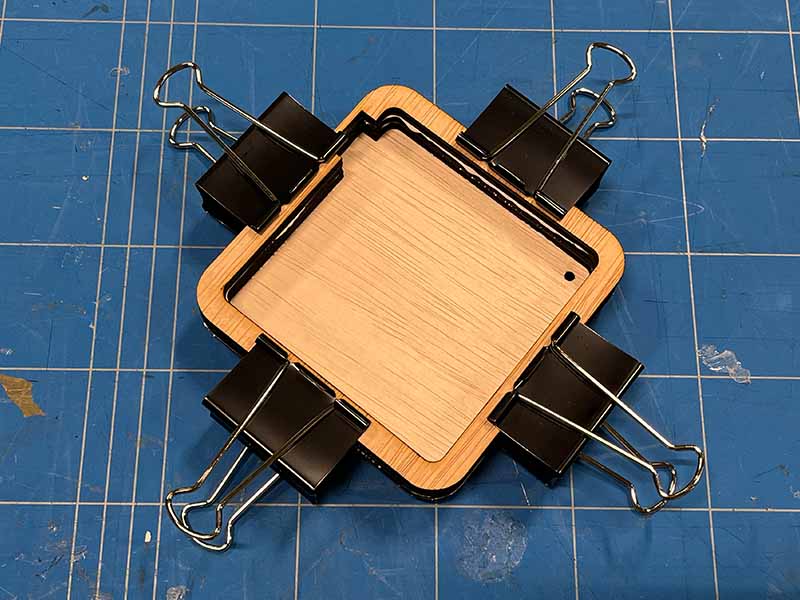

- Klem de platen op elkaar en laat de lijm drogen. Veeg overtollige lijm weg met een vochtige doek.

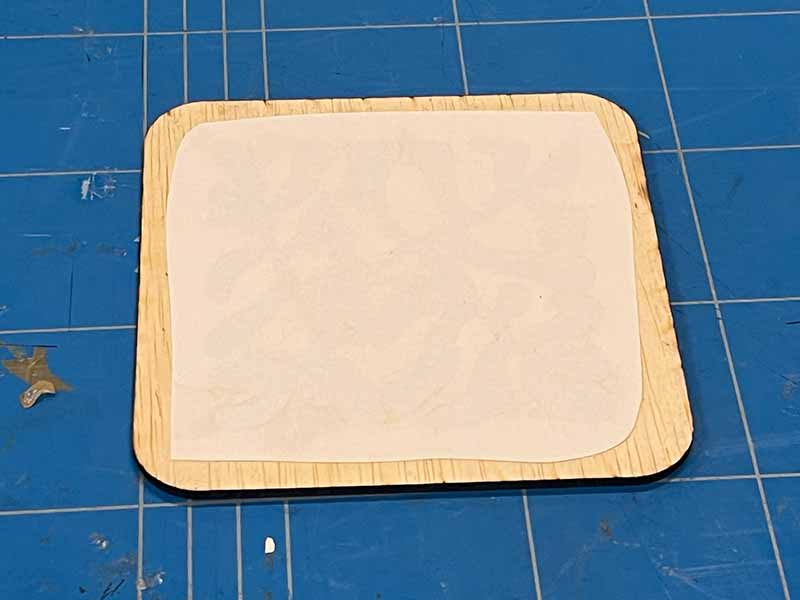

Stap 4 - Bereid de voorkant voor
- Omdat je al een tijd lasersnijhout vasthoudt, is het verstandig om je handen te wassen voordat je het papier aanraakt.
- Gebruik bij het spuiten van de lijm de lijm op het hout, niet op het papier. We willen geen lijm op het papier waar het geen contact maakt met hout.
- Knip een stuk papier dat groot genoeg is om je ontwerp te bedekken.

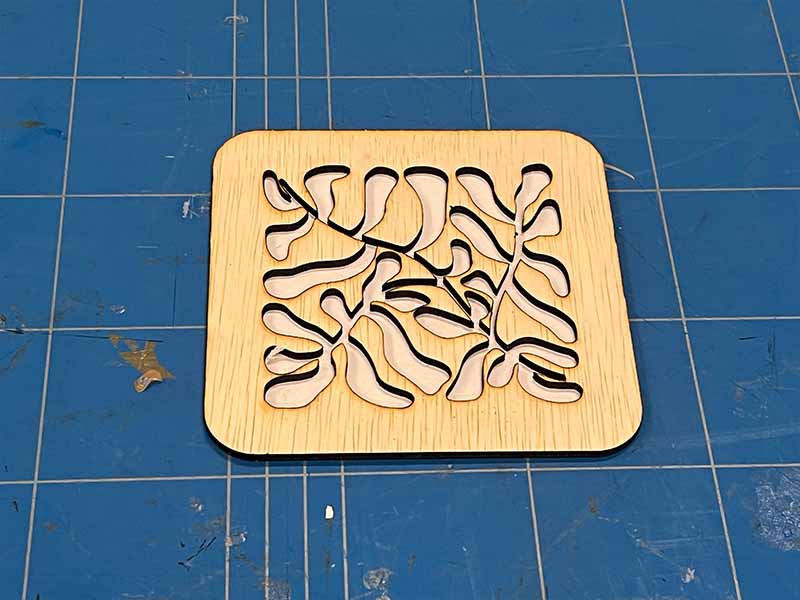

- Spuit wat lijm op het hout en plak het papier op wat de binnenkant van de voorplaat wordt.
Stap 5 - Bereid je draden voor

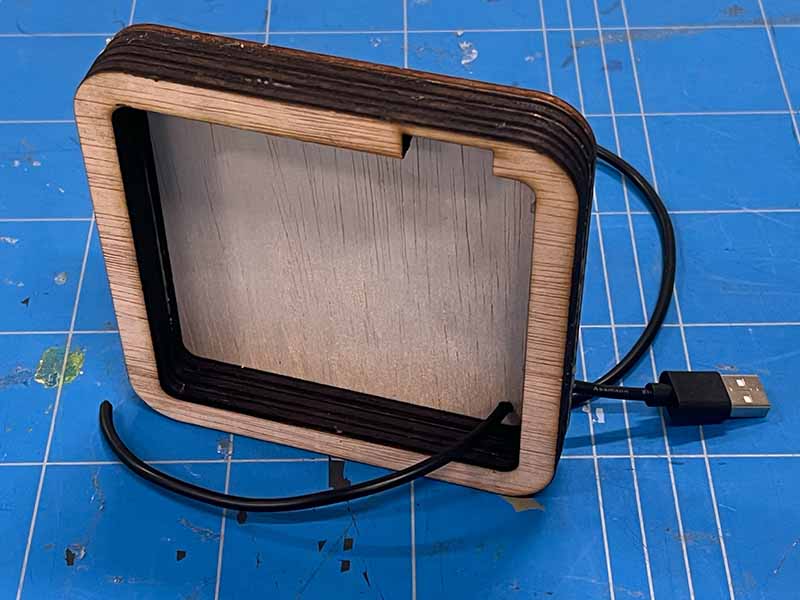

- Knip je USB-kabel op lengte en voer hem door het gat in de achterplaat. Zorg dat de USB-stekker aan de buitenkant zit.

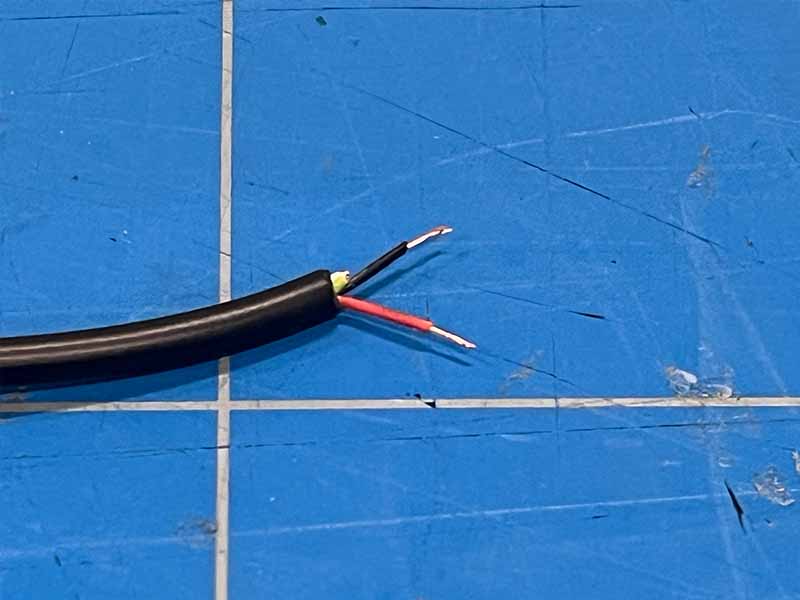

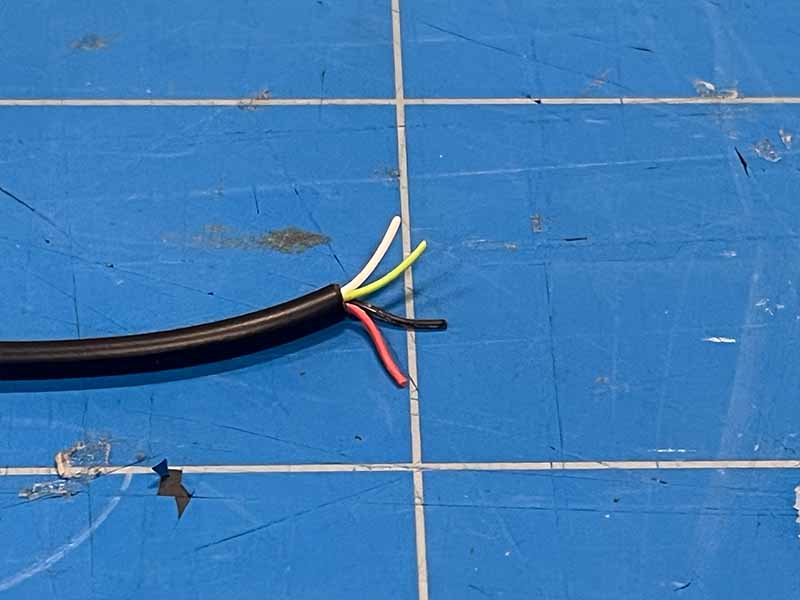

- Strip de buitenste isolatie van het uiteinde. Er kunnen tot 4 draden in zitten. We hebben alleen de rode en zwarte nodig. Strip de uiteinden van deze draden en knip de rest weg.

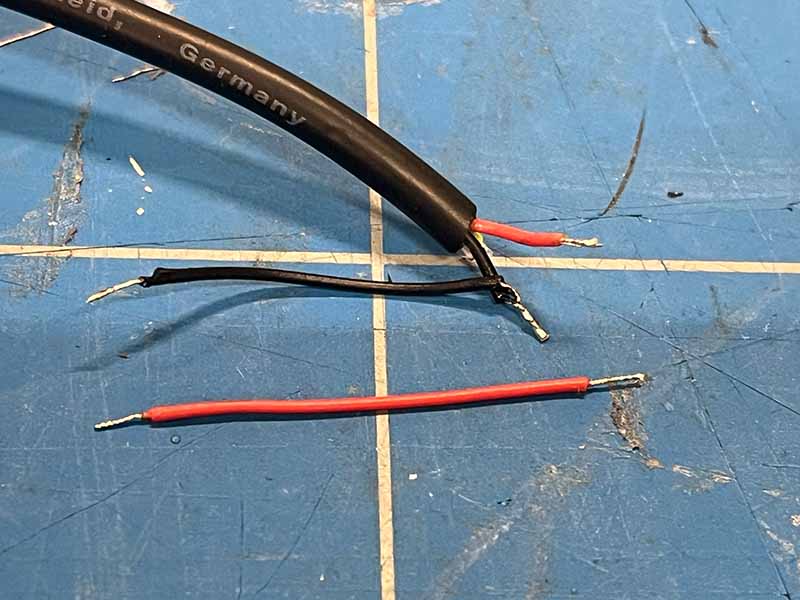

- Knip een stuk zwarte en een stuk rode draad van 4cm. Strip de uiteinden.
- Draai de zwarte draad van de USB-kabel samen met de zwarte draad die je eerder hebt geknipt. Vertin ze samen.
- Vertin de uiteinden van alle andere draden.

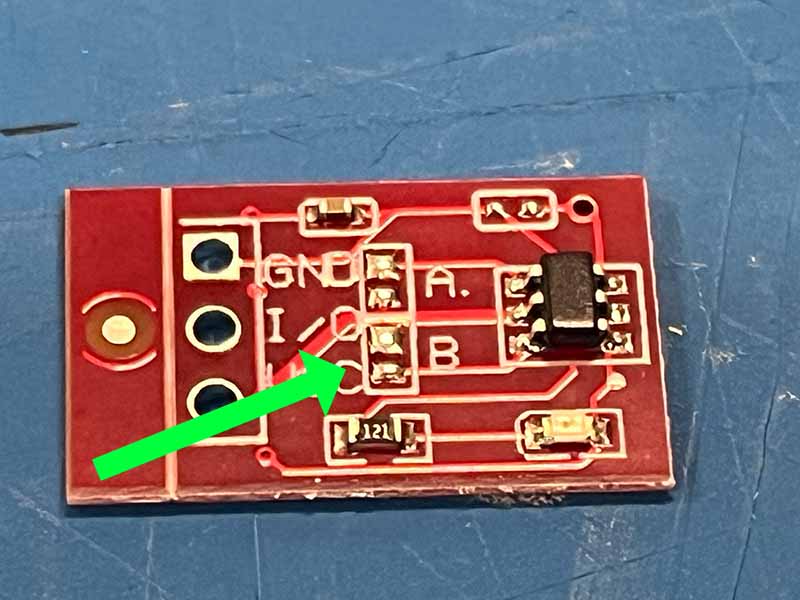

Stap 6 - Configureer de aanraaksensor

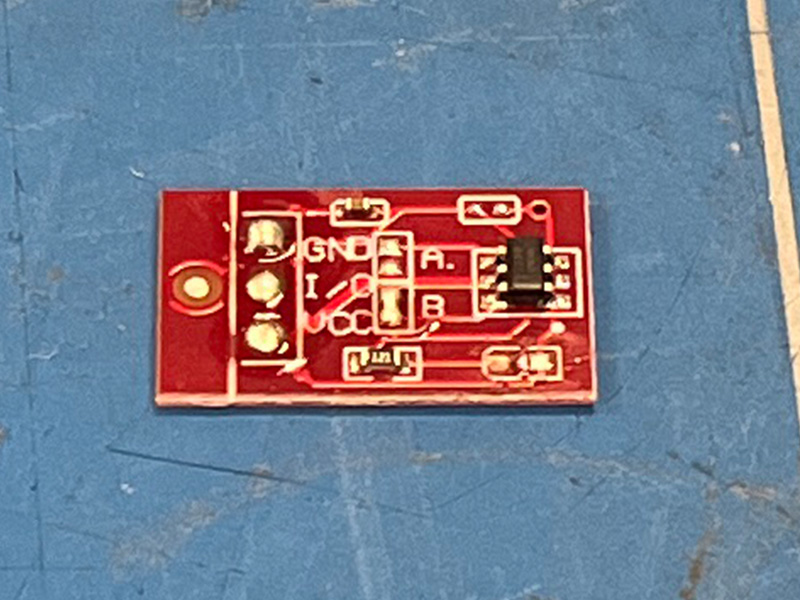

- De TTP223 aanraaksensor kan op verschillende manieren worden ingesteld. We stellen hem zo in dat één aanraking schakelt tussen aan en uit.

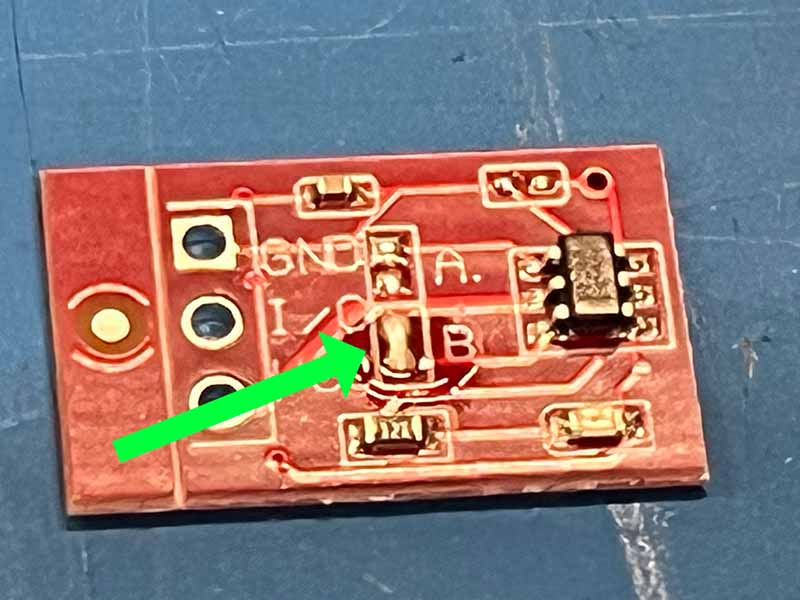

- Gebruik een beetje soldeer om de pads gemarkeerd met B te overbruggen.
- Doe een beetje soldeer op de 3 pads gemarkeerd met 'VCC', 'I/O' en 'GND'.
Stap 7 - Bereid de LED-strip voor

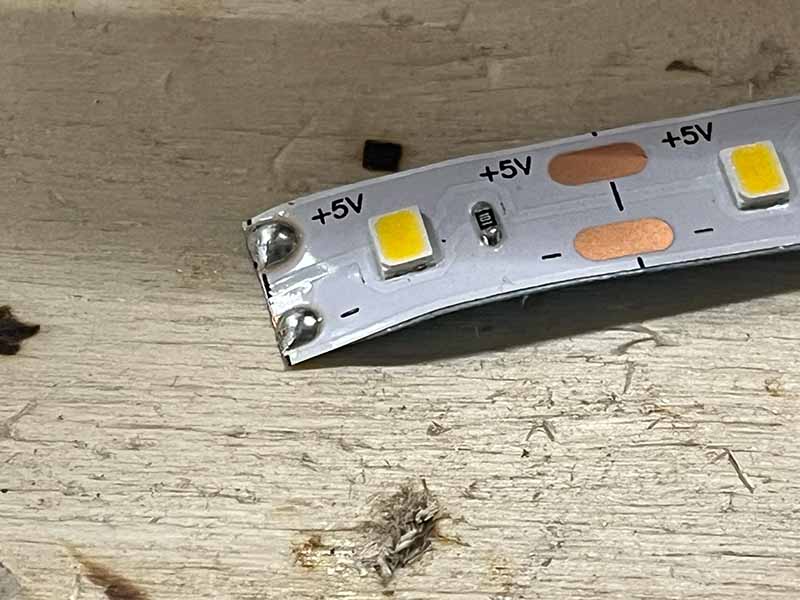

- Tel 23 leds op de strip en knip deze waar aangegeven.
- Vertin de + en - pads van de strip.

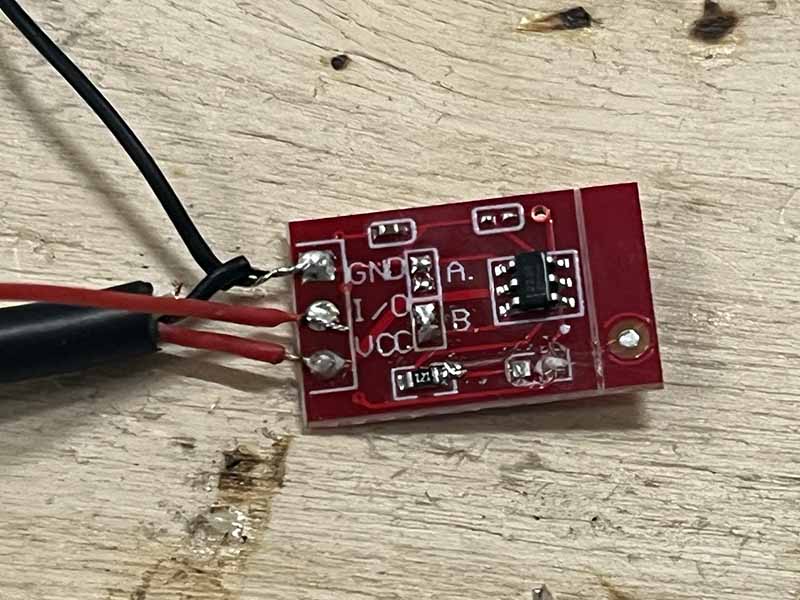

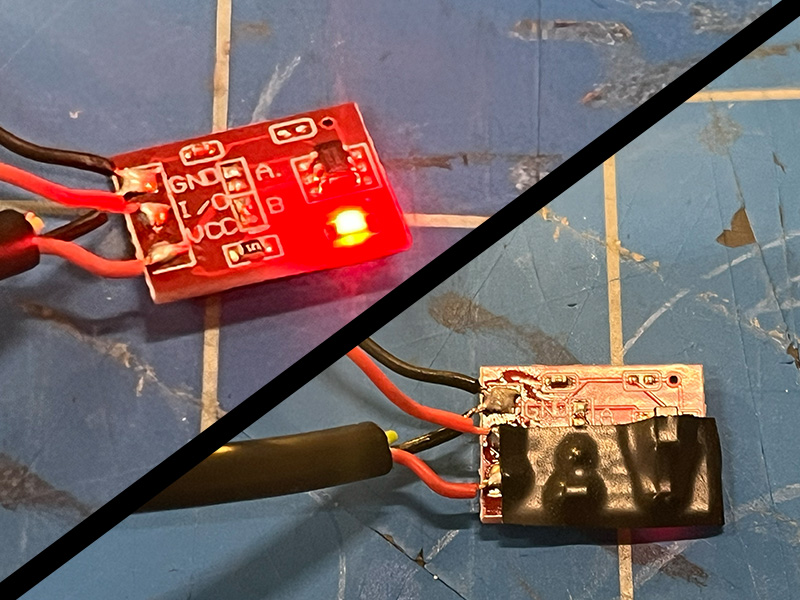

Stap 8 - Soldeer de componenten
- Voordat je gaat solderen, zorg dat de draad door het gat in de achterplaat is gevoerd. Zorg dat de USB-connector aan de buitenkant van de lamp zit.
- Soldeer de rode draad van de USB-kabel aan de VCC-pad van de aanraaksensor.
- Soldeer het korte stukje rode draad aan de I/O-pad van de aanraaksensor.
- Soldeer de gecombineerde zwarte draden aan de GND-pad van de aanraaksensor.
- Soldeer de rode draad van de I/O van de sensor aan de +5V op de LED-strip.
- Soldeer de resterende zwarte draad aan de - van de LED-strip.

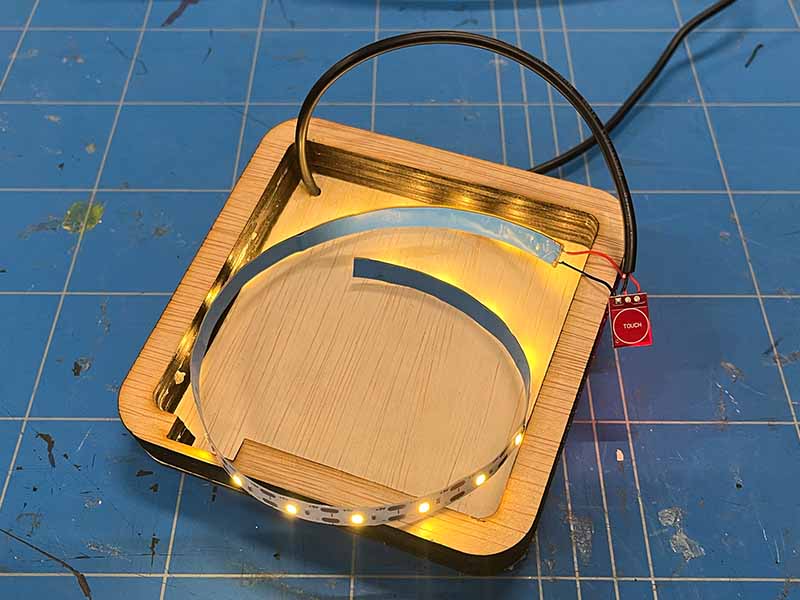

- Test het. Sluit de USB-kabel aan op een voeding. Een enkele aanraking zou de LED-strip aan en uit moeten schakelen.

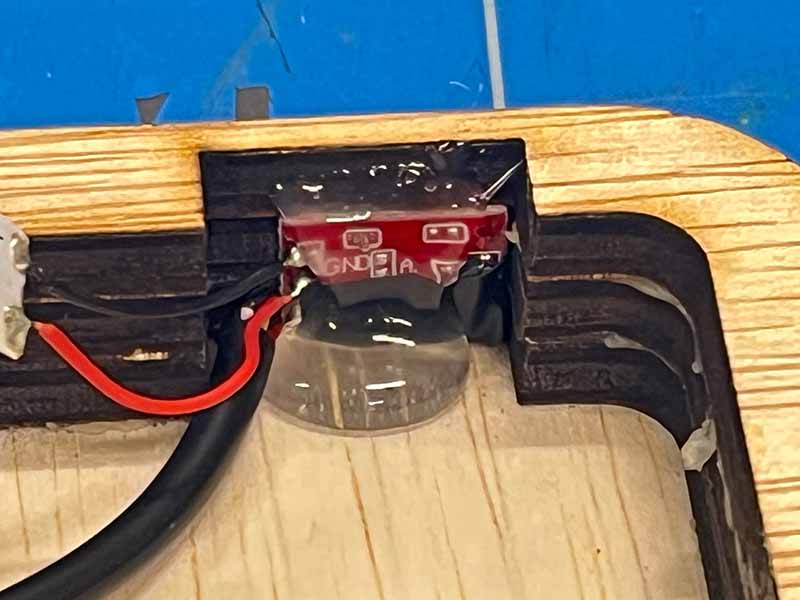

Stap 9 - Lijm de sensor en leds
- Lijm met het lijmpistool de sensor in de uitsparing. De tekst 'TOUCH' moet naar buiten wijzen.

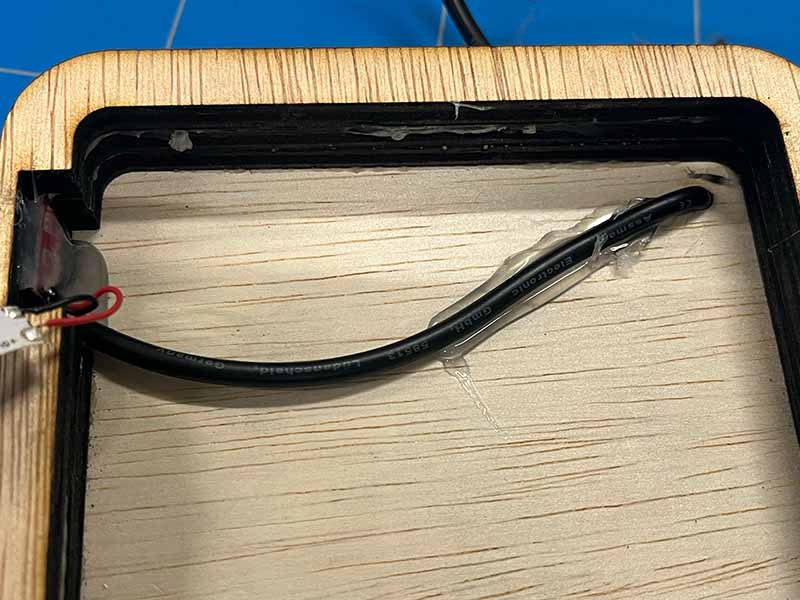

- Gebruik het lijmpistool om de kabel aan de achterplaat aan de binnenkant van de lamp vast te zetten. Dit voorkomt schaduwen en werkt als trekontlasting.

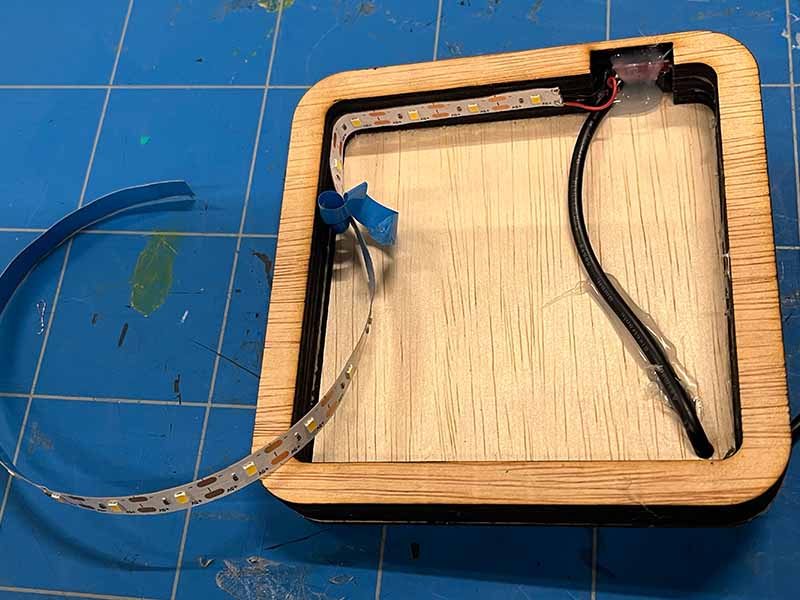

- Verwijder de plakstrip van de LED-strip en bevestig deze aan de binnenkant van de lamp.
- Nogmaals testen. Misschien heb je wel iets losgetrokken tijdens het lijmen.
Stap 10 - Sluit de lamp
- Let op de oriëntatie van de voorplaat. Je wilt dat de aanraaksensor aan de bovenkant zit.

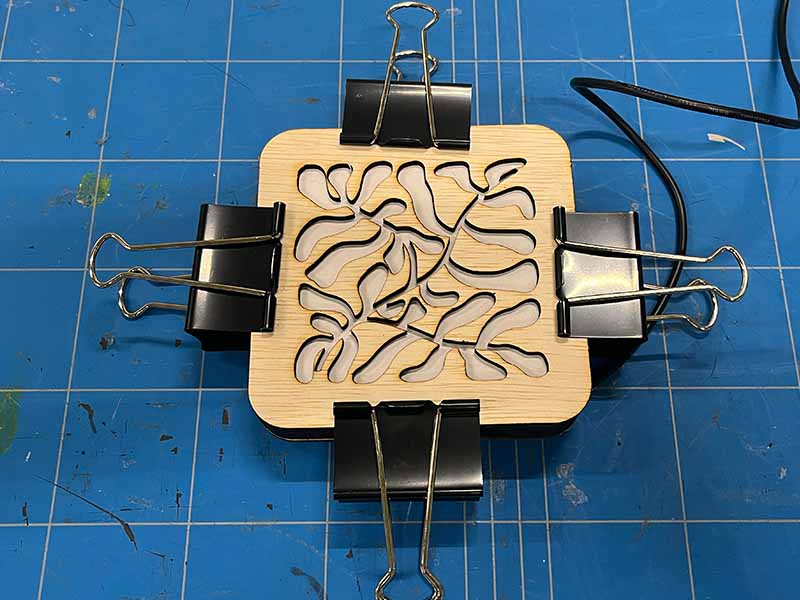

- Lijm de voorkant op de lamp. Gebruik klemmen om het op zijn plaats te houden terwijl de lijm droogt.
Stap 11 - Schuren en klaar!
- Schuur de buitenkant van de lamp om eventuele brandplekken van de lasersnijder te verwijderen.

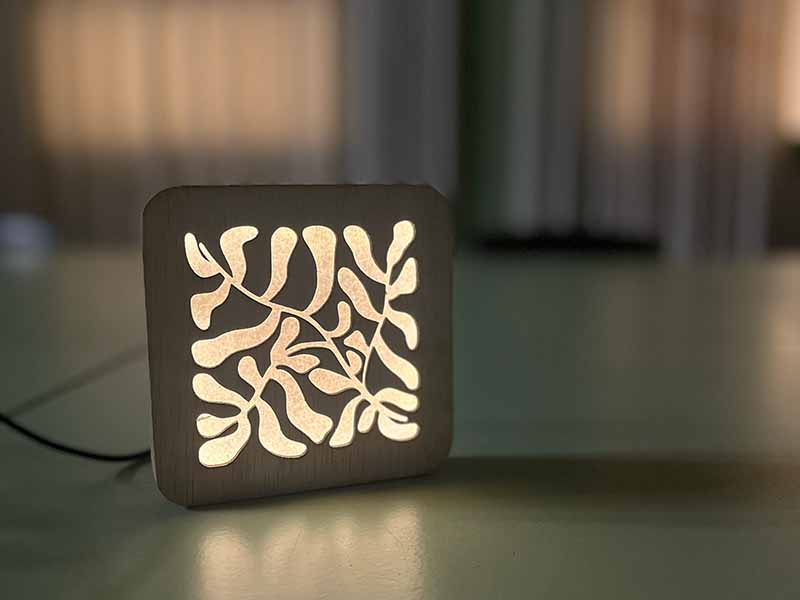

- Klaar! geniet van je lamp
