Hand ventilator
Tijdsduur: 30 - 45 minuten
Leeftijd: vanaf 7 jaar
Maak een werkende hand ventilator.
Gereedschappen
- lasersnijder
- priem
- soldeerbout
- kniptang
- striptang
- schuifmaat
- boormachine met 4mm boor
Materialen
- houten oplaatje
- ventilator
- kabelbinders
- drukknopje
- 9v batterij aansluiting
Downloads

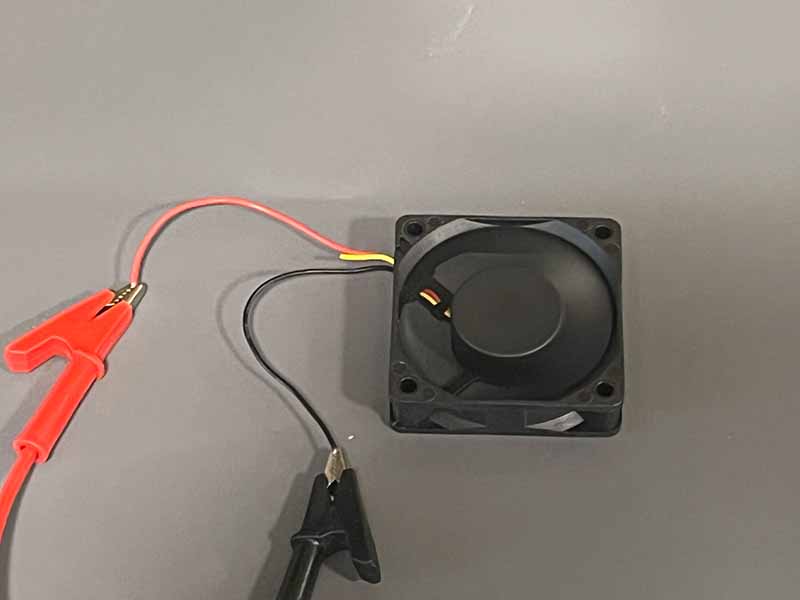

Stap 1 - Test de ventilator
- Test de ventilator om te kijken of hij werkt met 9 volt.
- De meeste ventilatoren hebben een pijltje wat aangeeft welke kant hij op blaast. Als dat er niet is, markeer het nu op je ventilator.

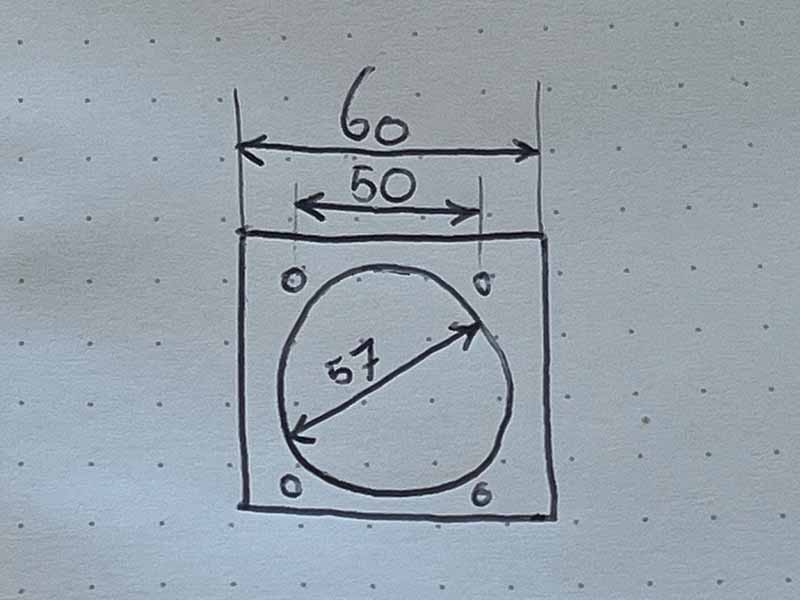

Stap 2 - Meten en tekenen

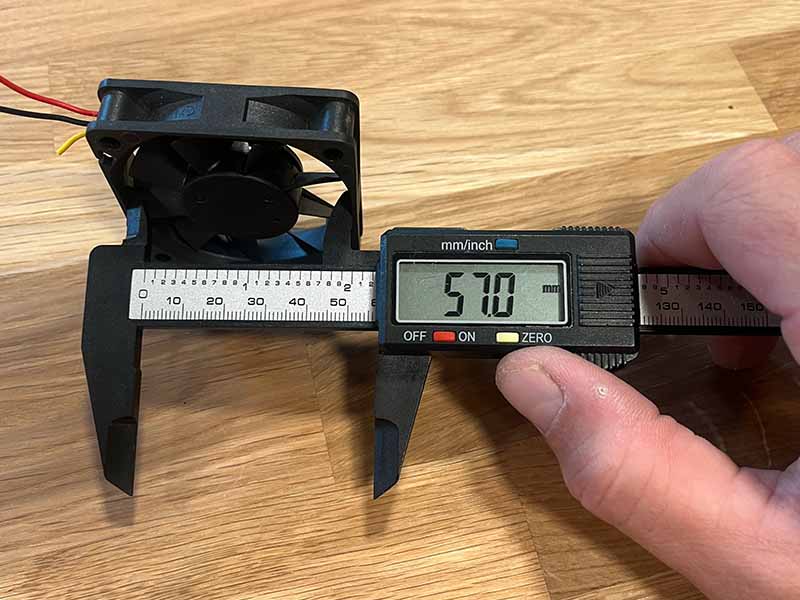

- Meet op hoe groot je ventilator is.
- Maak een tekeningetje en schrijf de benodigde maten op.
Stap 3 - Teken je ontwerp

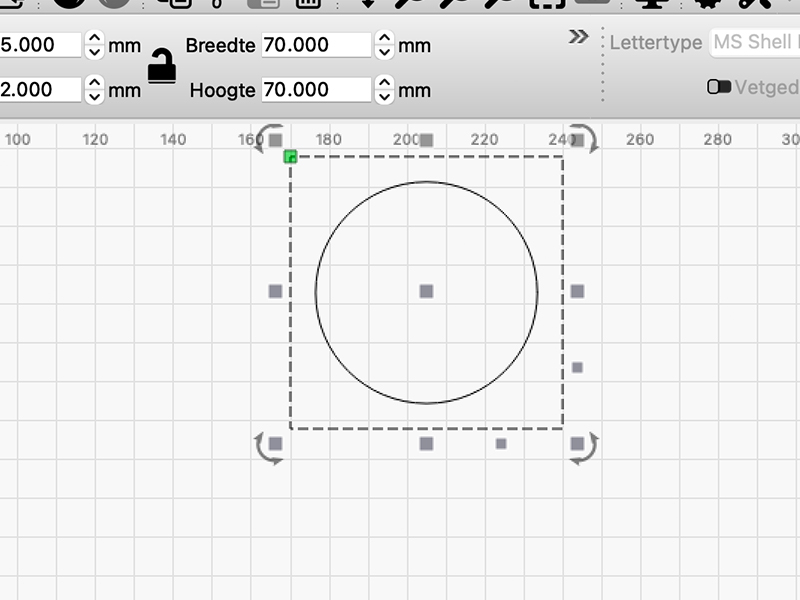

- Open lightburn en teken een cirkel. Door de breedte en hoogte in te vullen kan je zorgen dat de maat precies klopt.
- Maak de buitenkant iets groter dan de ventilator. Dit zorgt voor extra stevigheid.

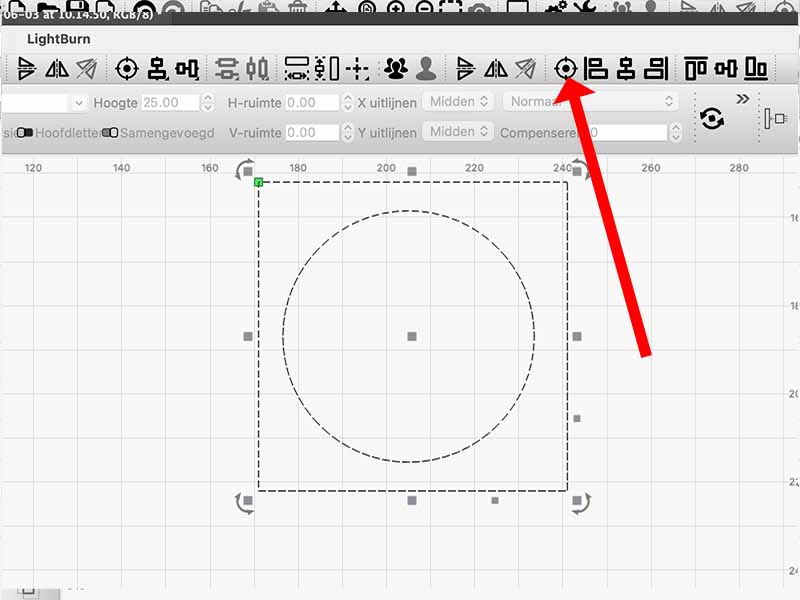

- Je kan het gat precies in het midden zetten met de uitlijn knop. (2e foto)

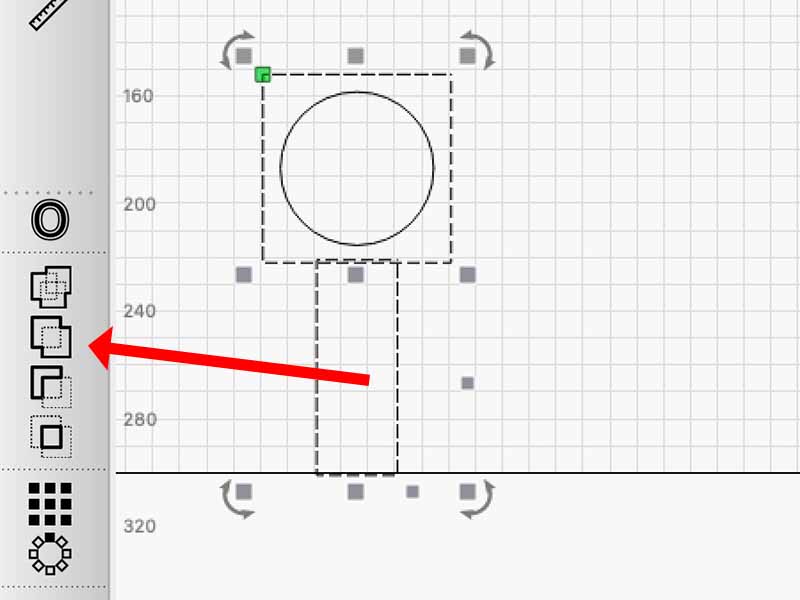

- Het handvat en de bovenkant kan je samenvoegen met de 'combineer' knop. (3e foto)

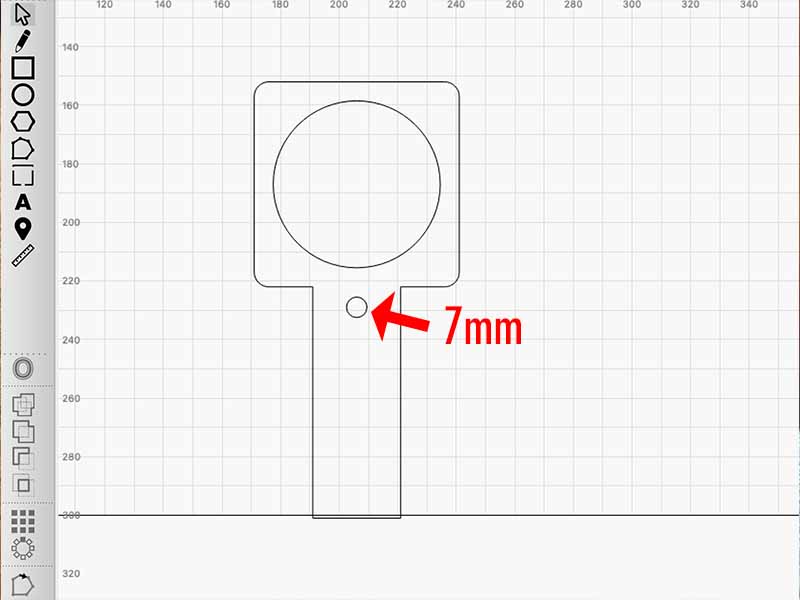

- Maak als laatste een gat voor de knop. Die moet een diameter van 7mm hebben.

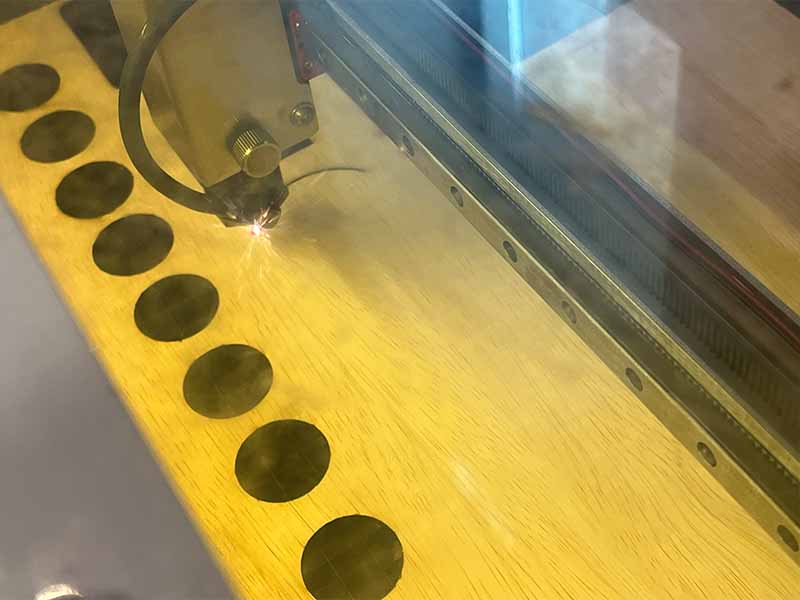

Stap 4 - Snijd het ontwerp uit
- Gebruik de lasersnijder om je ontwerp uit te snijden.

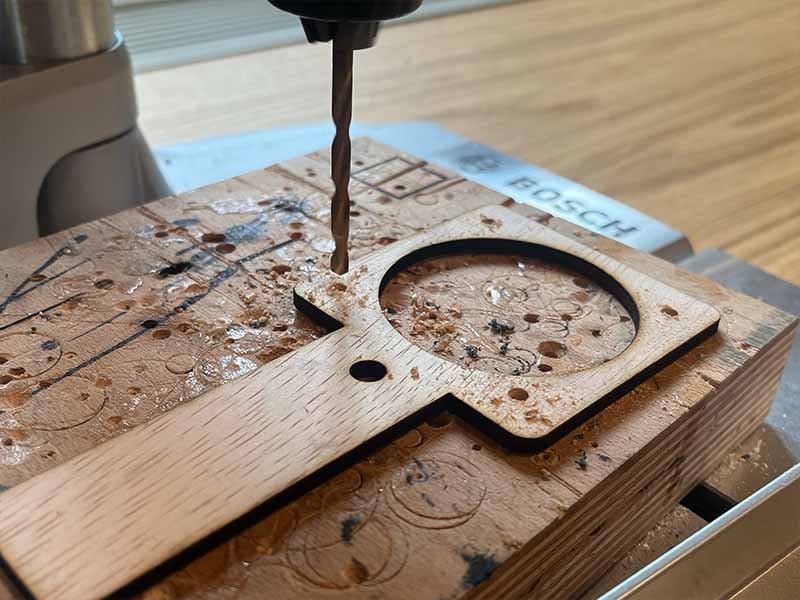

Stap 5 - Markeer en boor gaatjes
- Gebruik een priem om de plaats van de gaten te markeren.
- Boor gaatjes op de gemarkeerde plekken.

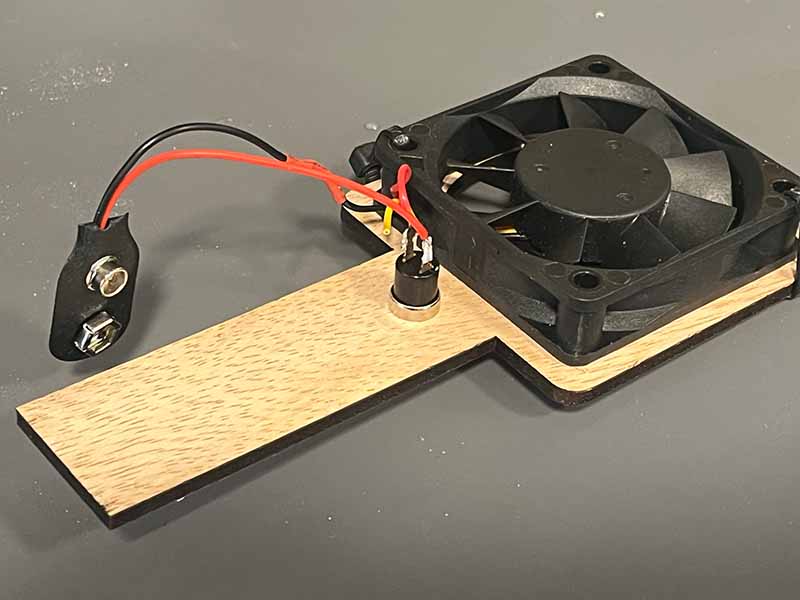

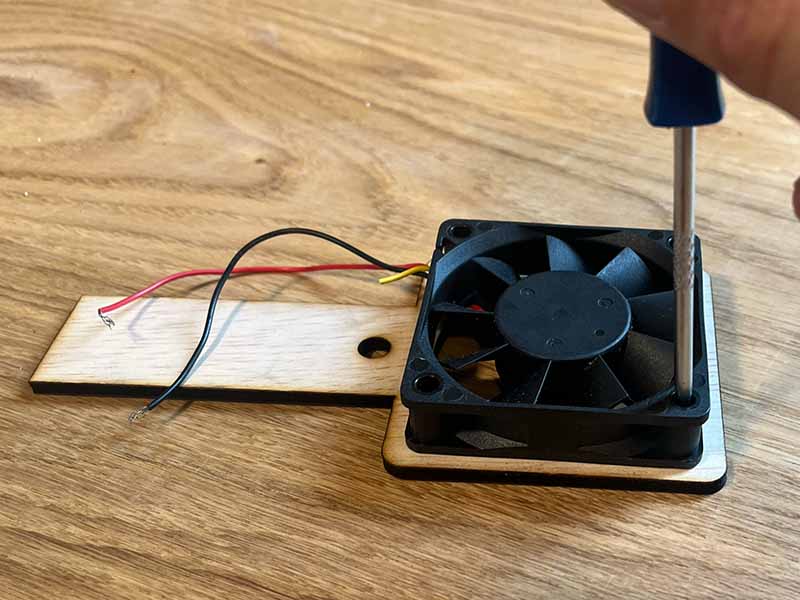

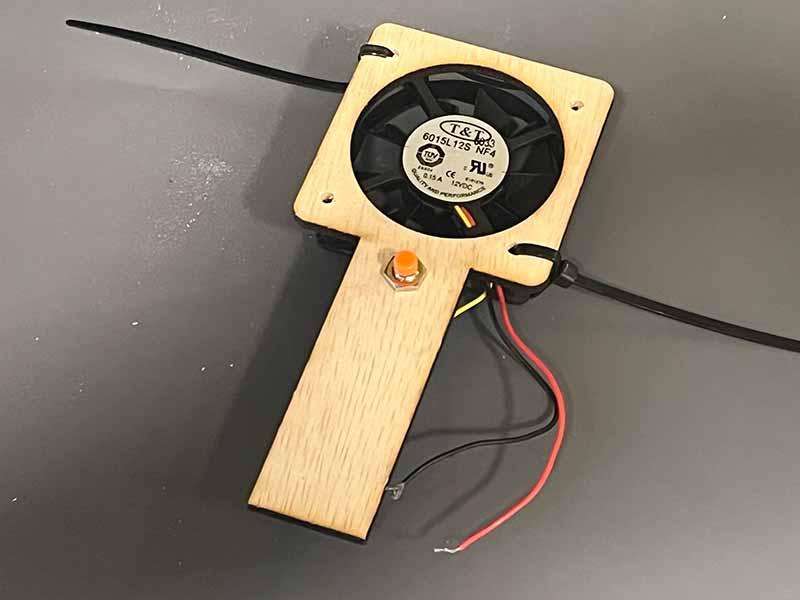

Stap 6 - In elkaar zetten
- Let goed op dat de ventilator de goede kant op blaast als je hem vast zet.
- Gebruik kabelbinders om je ventilator vast te zetten op het houten plaatje.
- Schroef het knopje vast in het gat.
Stap 7 - Solderen

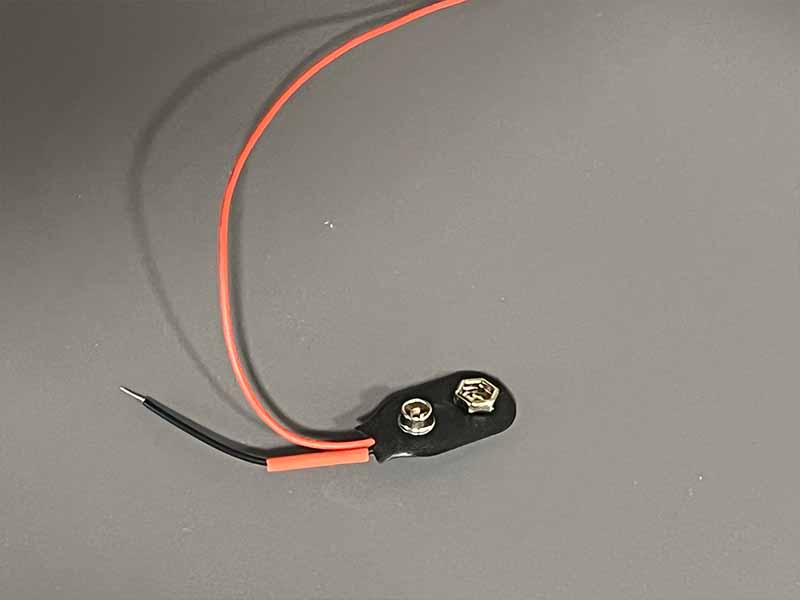

- Knip de draden van de ventilator en de batterij clip op maat.
- Strip de uiteinden.

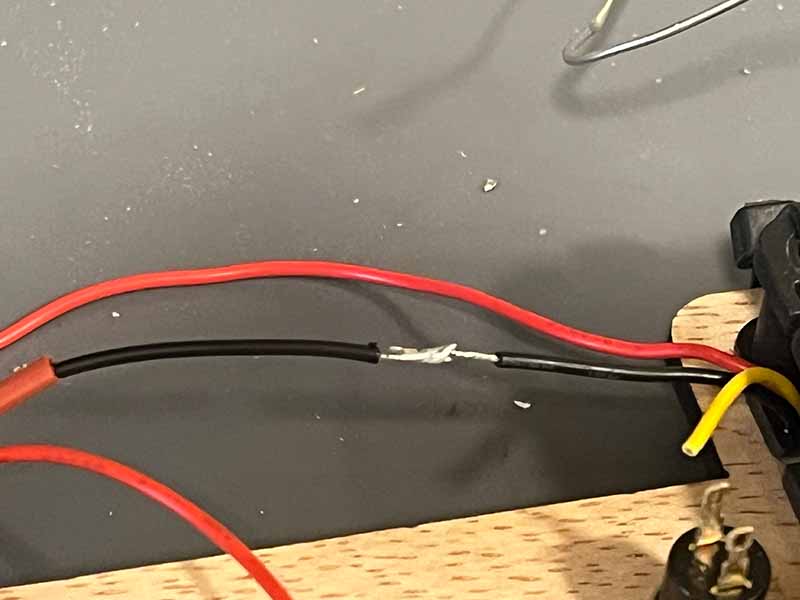

- Schuif een stukje krimpkous om een zwarte draad en soldeer de zwarte draden aan elkaar.
- Soldeer de 2 rode draden aan het knopje.

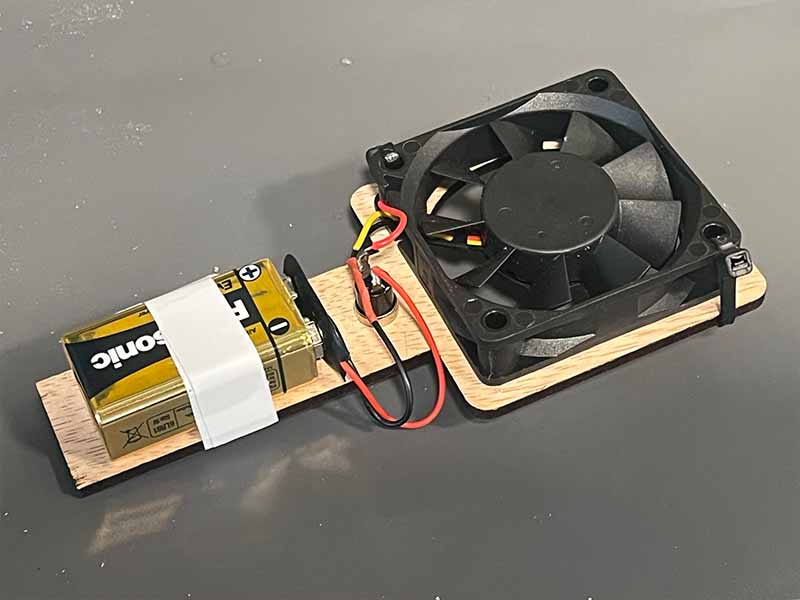

Stap 8 - Batterij plaatsen
- Plaats de batterij en tape hem vast aan het handvat.

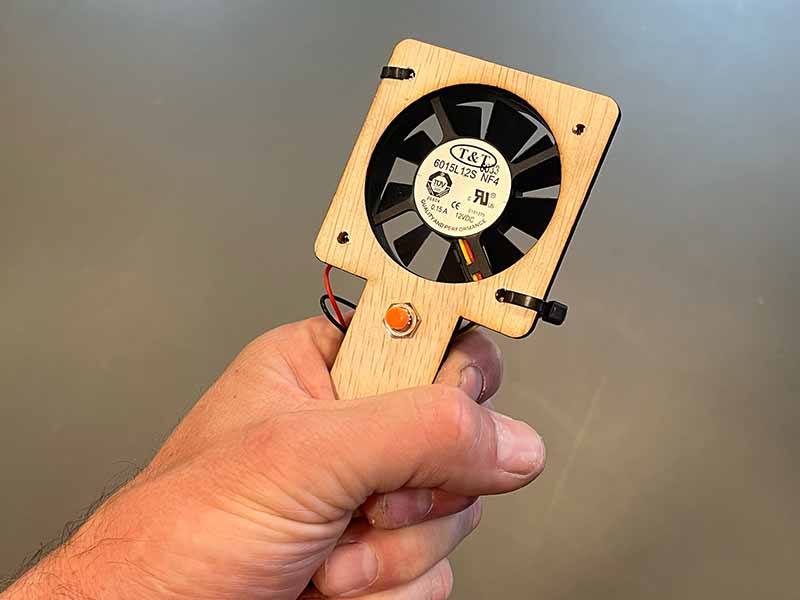

Stap 9 - Klaar!
- Je hand ventilator is klaar. Laat de zomer maar komen!
