Verkeerslicht
Tijdsduur: 15 - 30 minuten
Leeftijd: vanaf 7 jaar
Maak een werkend mini-verkeerslicht
Gereedschappen
- lasersnijder
- hobbymesje
- boormachine + boortje (3mm)
- schroevendraaier
- potlood
- liniaal
- aansteker
Materialen
- dun triplex
- 18mm hout
- 5mm LED's (rood, oranje, groen)
- smal kopertape
- CR2032 batterijhouder
- CR2032 batterij
- M5 ring
- korte schroeven
- krimpkous
Downloads

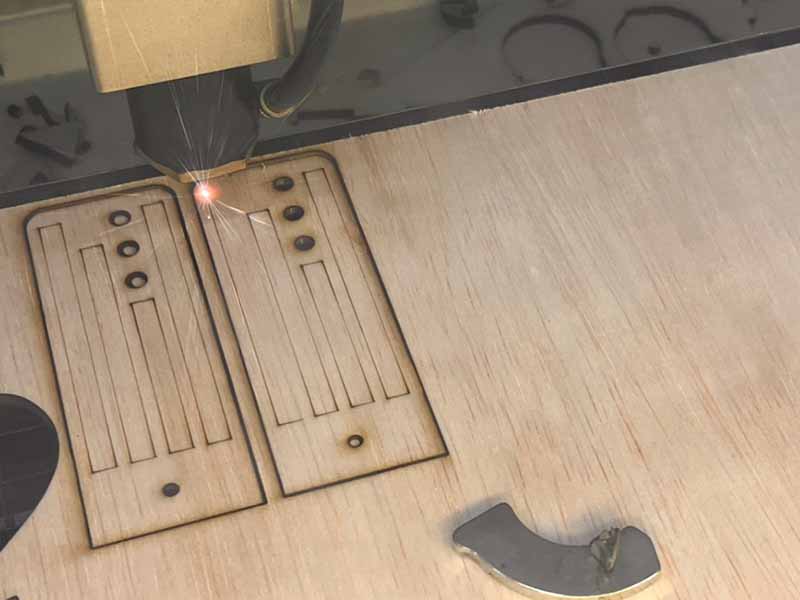

Stap 1 - Snijd het dunne hout
- Gebruik de lasersnijder om het sjabloon uit te snijden.
Stap 2 - Markeer de gatlocaties

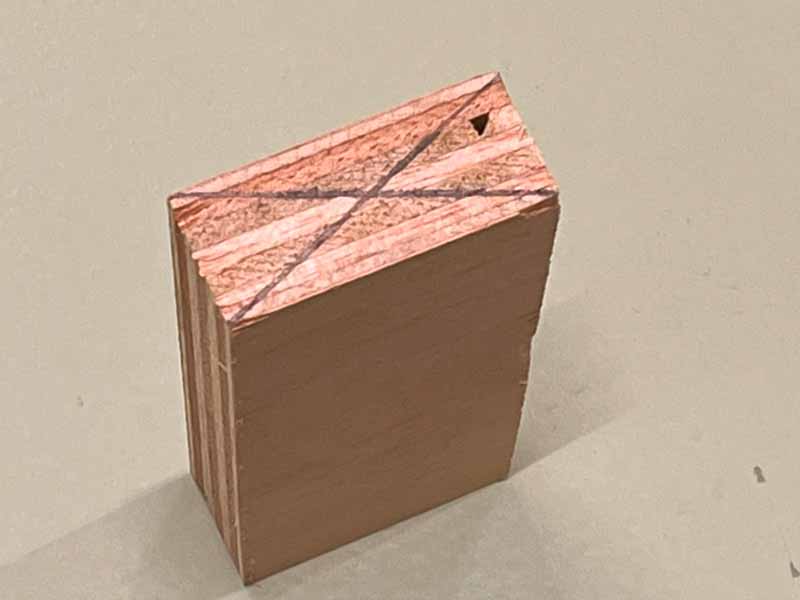

- Gebruik het dunne plaatje om het gat op de kopse kant van het dikke houtje af te tekenen.

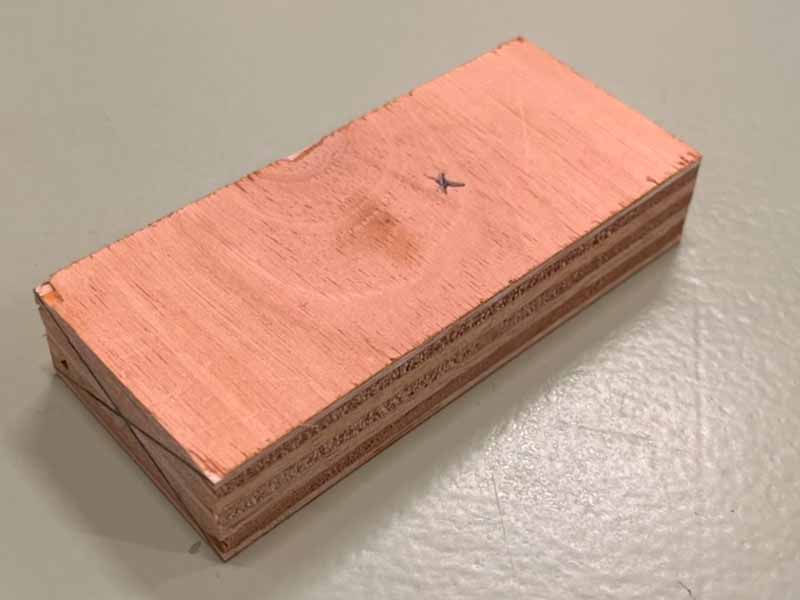

- Zet ook een kruisje op de bovenkant. In het midden, 3,5 cm vanaf de achterkant.
Stap 3 - Boor gaten
- Let op: zorg dat touwtjes van je trui zijn weggestopt en lang haar in een staart zit als je de boor gebruikt.

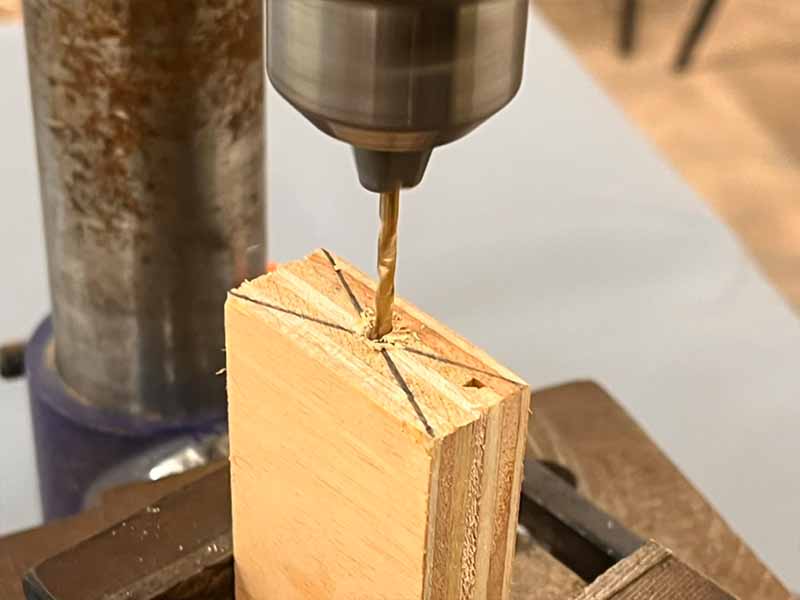

- Boor een gat op de 2 gemarkeerde plekken.

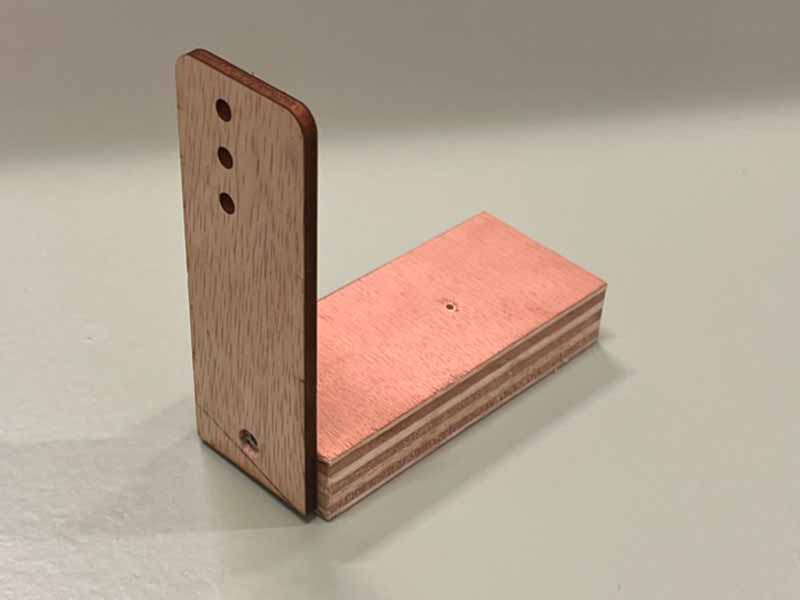

- Schroef het dunne plaatje aan de voorkant van het dikke plaatje. Zorg dat de gegraveerde kant naar achteren wijst.
Stap 4 - Tape

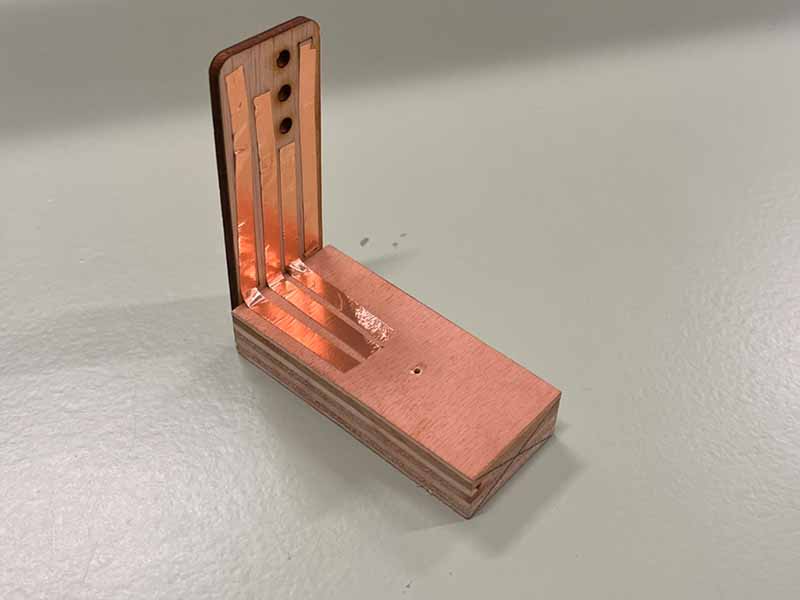

- Knip 4 stukjes kopertape van ongeveer 10cm lang.
- Plak de tape zoals op de foto.
- Snijd overtollige tape weg met een hobbymesje.

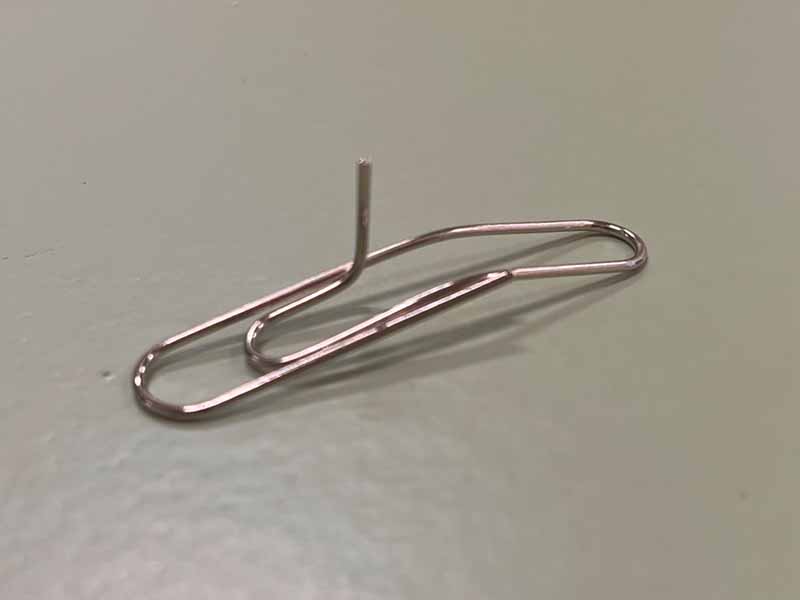

Stap 5 - Paperclip

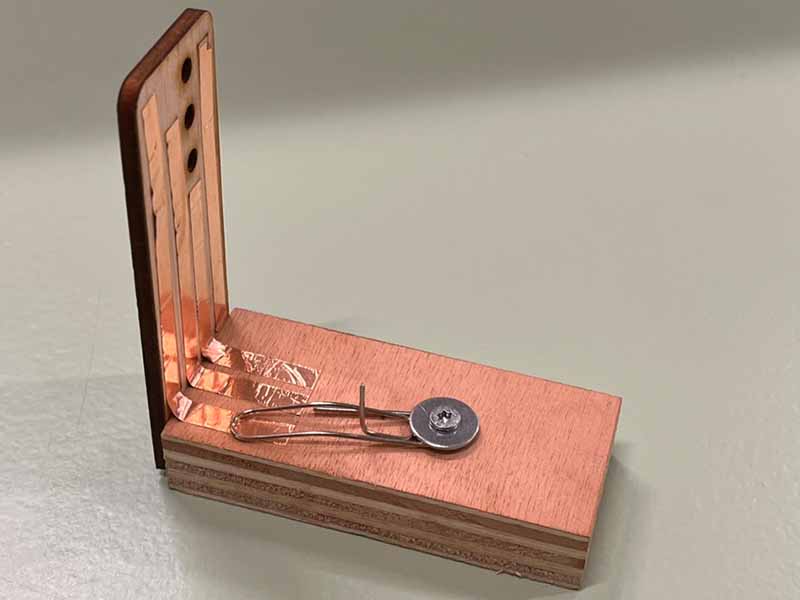

- Buig de paperclip zoals op de afbeelding.
- Gebruik een schroef en een ring om de paperclip op het hout te bevestigen. Hij moet nog van links naar rechts kunnen bewegen en de tape kunnen raken.

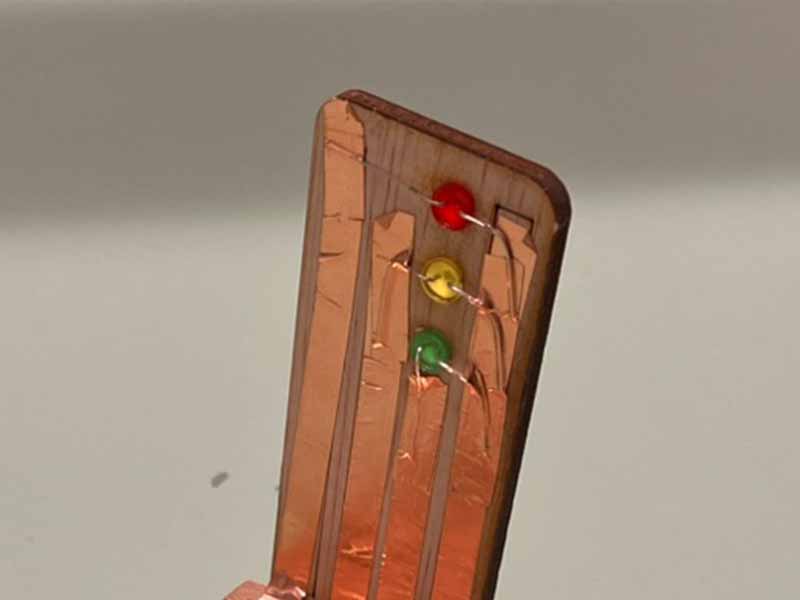

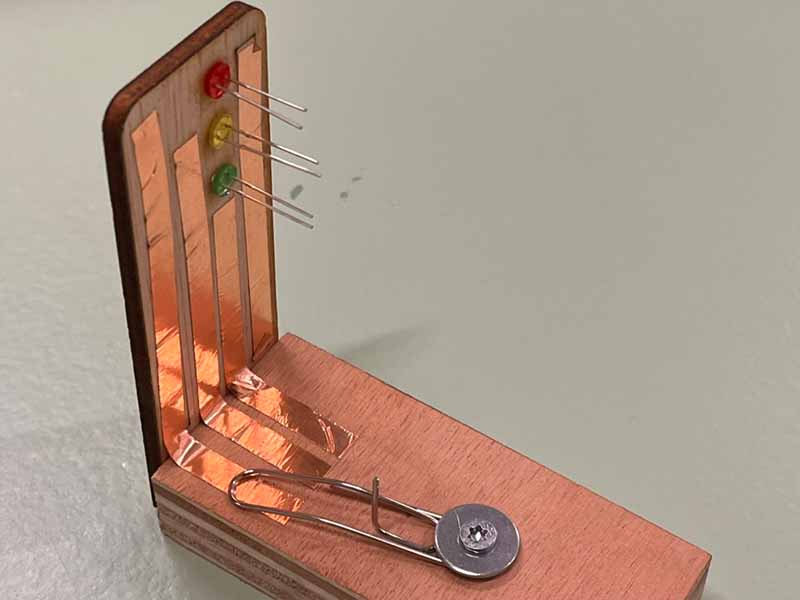

Stap 6 - LED's

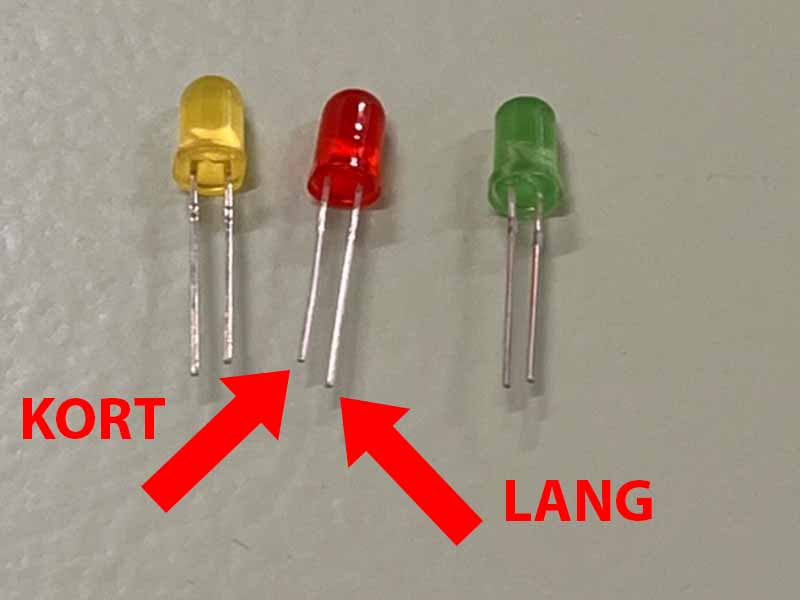

- Elke LED heeft een lang en een kort pootje. Plaats de LED's in de gaten met het lange pootje naar links.

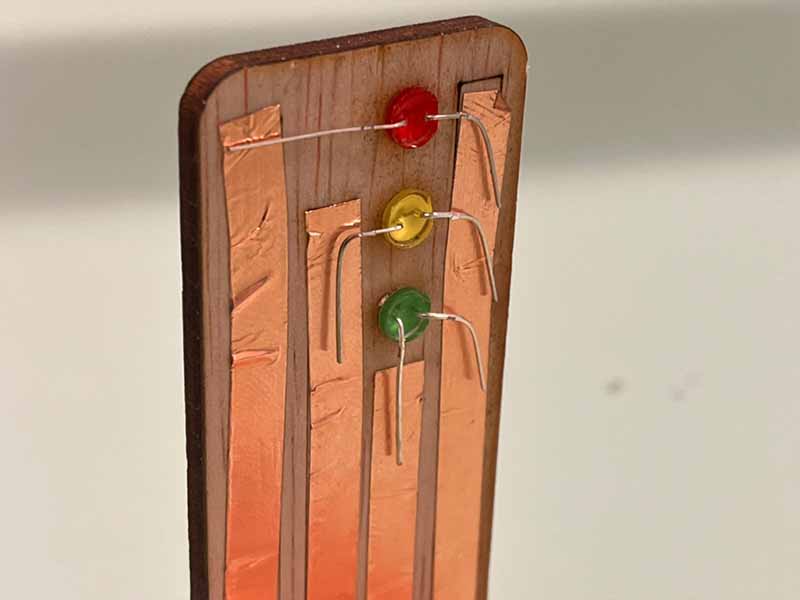

- Buig de pootjes zodat we ze op de kopertape kunnen vastplakken.
- Zet de pootjes vast met nog wat tape.
Stap 7 - Batterijhouder

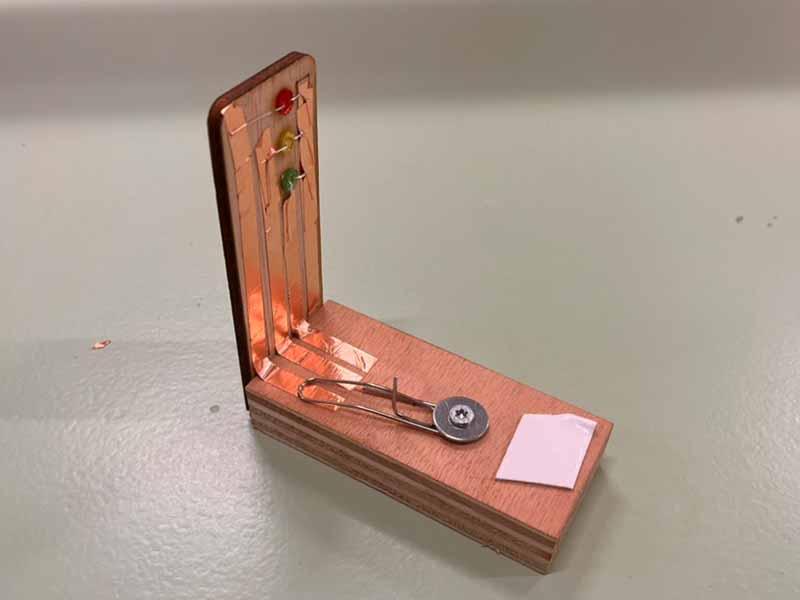

- Bevestig de batterijhouder op de basis met een stukje dubbelzijdig tape.

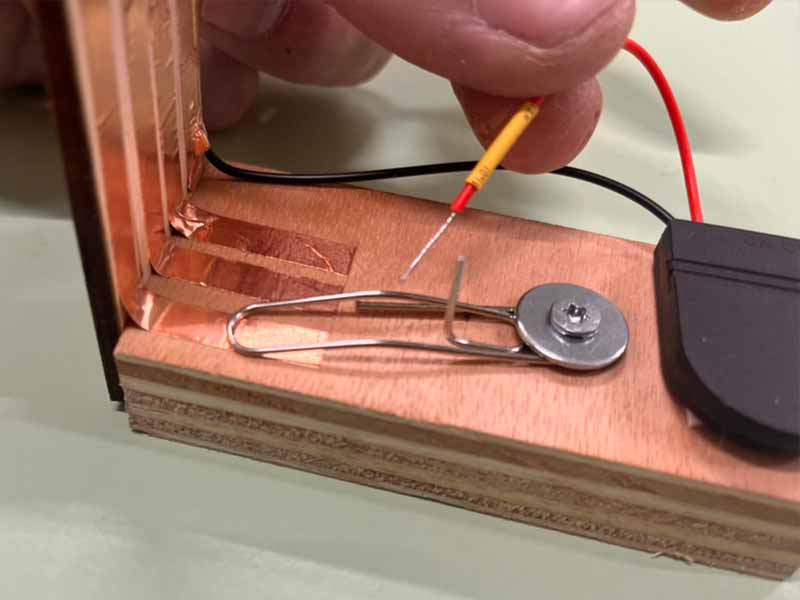

Stap 8 - Batterij aansluiten
- Knip, strip en plak de zwarte draad op het rechter stuk kopertape (vanaf de achterkant gezien).

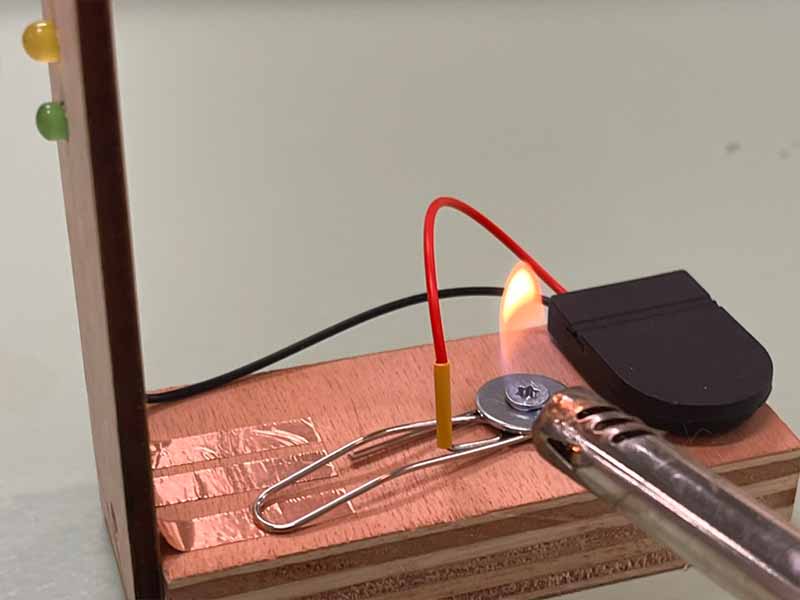

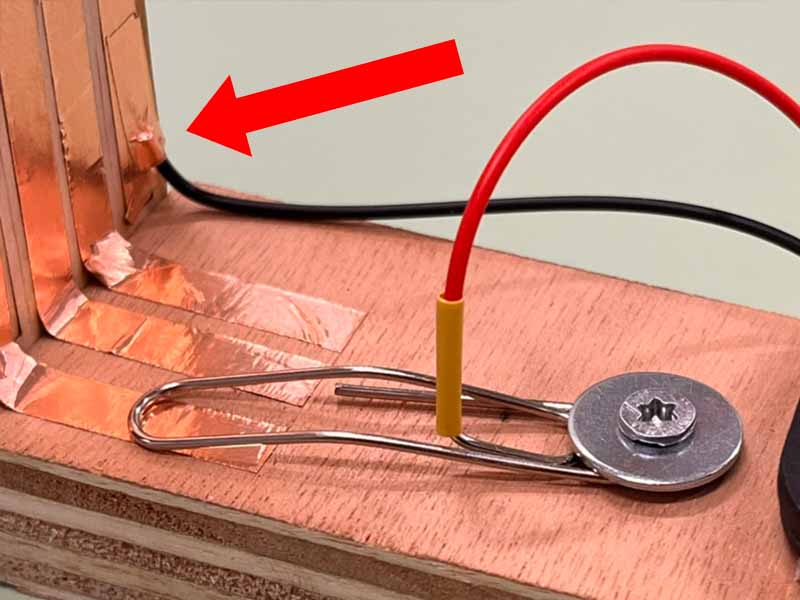

- Knip, strip en bevestig de rode draad aan de paperclip met behulp van krimpkous.

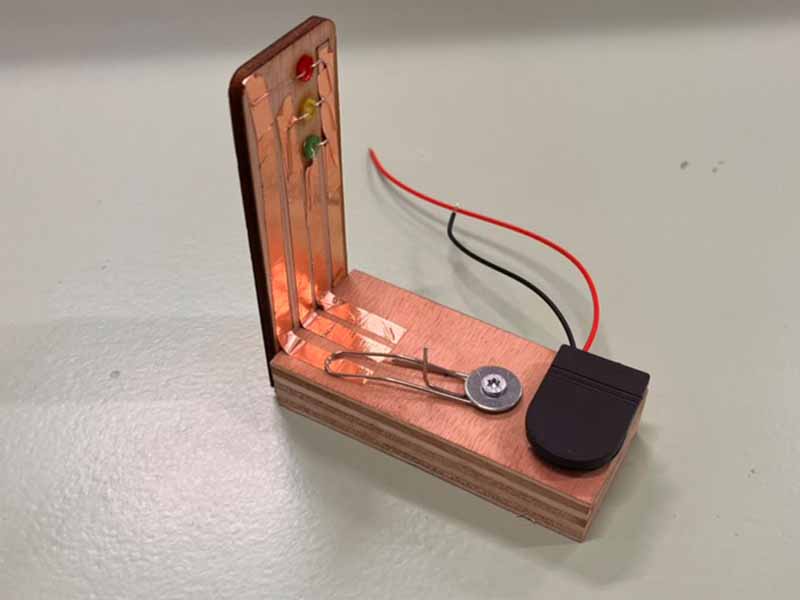

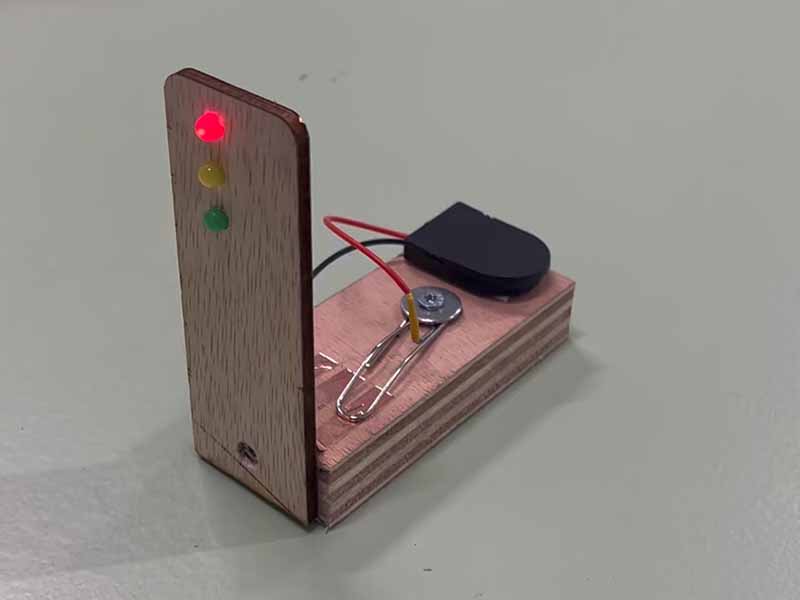

Stap 9 - Klaar!
- Plaats de batterij. Let op de juiste kant.
- Je bent klaar! Beweeg de paperclip om de verschillende lampjes aan te zetten.
